Uvod – analogni signali kao temelj autoelektronike
Pre nego što uđemo u svet SENT-a, LIN-a, CAN-a i ostalih digitalnih komunikacija u automobilima, važno je razumeti ono od čega sve zapravo počinje – analogni signal. Gotovo svaki podatak koji ECU koristi za donošenje odluka potiče iz realnog, fizičkog sveta: temperature, pritiska, položaja, brzine, nivoa. Sve te veličine se u vozilu najpre pretvaraju u promenljiv napon ili otpornost.
Analogni signali su i danas prisutni u gotovo svim sistemima vozila – od motora i klime, preko menjača, pa sve do body elektronike. Bez obzira na to koliko je automobil „digitalan“, ECU i dalje mora da razume šta znači 2.3 V na nekom pinu i da li je to normalno stanje ili kvar.
U praksi se često dešava da senzor „ne baca grešku“, a vozilo se ponaša nepravilno. Razlog je upravo u analognom signalu koji je u granicama, ali nije ispravan. Zbog toga je razumevanje naponskih opsega, referentnih napona i tipova senzora jedna od najvažnijih veština u dijagnostici autoelektronike.
U ovom članku ćemo objasniti:
- koje se vrste analognih signala koriste u automobilima
- koji su tipični naponi i senzori
- kako ECU čita te signale
- i gde najčešće nastaju greške u realnom radu
Tipični naponi analognih senzora u automobilima
Većina analognih senzora u automobilima koristi referentni napon ECU-a od 5 V i vraća signal u određenom naponskom opsegu. Važno je naglasiti da vrednosti mogu blago varirati u zavisnosti od proizvođača, ali sledeći primeri predstavljaju najčešće realne slučajeve iz prakse.
| Senzor | Tipičan opseg napona | Napomena |
|---|---|---|
| Senzor temperature rashladne tečnosti | ~0.5 – 4.5 V | NTC senzor, napon opada sa porastom temperature |
| Senzor temperature usisanog vazduha | ~0.5 – 4.5 V | Sličan princip kao ECT senzor |
| MAP senzor (pritisak usisa) | ~1.0 – 4.5 V | Nizak napon pri vakumu, viši pri opterećenju |
| TPS – položaj leptira gasa | ~0.4 – 4.5 V | Linearni porast napona sa otvaranjem leptira |
| Senzor pritiska goriva | ~0.5 – 4.5 V | Često linearan odnos pritiska i napona |
| Senzor pritiska klime | ~0.5 – 4.5 V | ECU i klima modul koriste signal za zaštitu sistema |
| Senzor nivoa goriva | ~0.5 – 4.5 V (ili promena otpornosti) | Često povezan direktno sa instrument tablom |
Ako analogni signal izlazi iz ovog opsega (0 V, 5 V ili „zalepljena“ vrednost), ECU to često prepoznaje kao grešku. Međutim, signal može biti u dozvoljenim granicama, a da i dalje izaziva pogrešan rad sistema.
Pasivni senzori – konverzija fizičkog pomeraja u električni signal
U automobilskim sistemima, jedan od najčešćih načina merenja mehaničkog pomeraja ili nivoa tečnosti zasniva se na promeni električne otpornosti. Iako na prvi pogled deluju slično, reostat i potenciometar se koriste u različitim konfiguracijama i imaju različite dijagnostičke posledice.
A. Reostat – promenljivi otpornik sa dva izvoda
Reostat se u automobilima koristi kao jednostavan senzorski element kod kojeg je bitna promena ukupne otpornosti u kolu.
Princip rada:
Reostat koristi dva izvoda – klizač i jedan kraj otpornog elementa.
Promenom položaja klizača menja se dužina provodnika kroz koji struja prolazi,
a samim tim i ukupna otpornost R.
Primena:
Klasični plovci za merenje nivoa goriva u rezervoaru.
ECU (ili stariji analogni instrumenti) meri struju ili pad napona
kroz ovaj promenljivi otpornik u odnosu na masu.
Ograničenja:
Reostat je osetljiv na temperaturne promene i oksidaciju kontakata.
Svaka promena kontaktnog otpora direktno utiče na merenje
i može dovesti do netačnih očitavanja nivoa.
B. Potenciometar – naponski delitelj sa tri izvoda
Potenciometar predstavlja standardno rešenje za precizno merenje položaja u modernoj autoelektronici. Za razliku od reostata, koristi tri izvoda: referentni napon (Vref), masu (GND) i signalni izlaz (klizač).
Princip rada:
Potenciometar funkcioniše kao naponski delitelj.
Stabilisan referentni napon (najčešće 5 V iz ECU-a)
dovodi se na krajeve otporne staze,
dok klizač uzima deo tog napona u zavisnosti od svoje pozicije.
Matematički model:
Izlazni napon se može opisati izrazom:
Vout = Vref · R2 / (R1 + R2)
gde R1 i R2 predstavljaju delove otporne staze iznad i ispod klizača.
Prednost:
Pošto ECU meri odnos otpornosti, a ne apsolutnu vrednost,
ovaj sistem je znatno otporniji na temperaturne promene
i tolerancije samog otpornog materijala.
Primena:
Senzor položaja leptira gasa (TPS),
senzor pedale gasa (APP),
senzori položaja klapni klima uređaja,
kao i senzori podešavanja sedišta.
Temperaturni senzori – termistori
Kada je potrebno meriti temperaturu (rashladne tečnosti, ulja ili usisanog vazduha), u automobilima se koriste termistori, najčešće tipa NTC (Negative Temperature Coefficient), a ređe PTC.
NTC termistor:
Sa porastom temperature, otpornost NTC senzora opada.
Konfiguracija u ECU sistemu:
ECU koristi interni fiksni otpornik (pull-up)
koji zajedno sa NTC senzorom formira naponski delitelj.
Merenjem napona na središnjoj tački,
računar preko interne tabele (look-up table)
određuje tačnu temperaturu.
Zašto je ovo važno u dijagnostici?
Razumevanje razlike između ovih senzorskih principa je ključno u praktičnoj dijagnostici:
- Kod reostata, prekid žice ili klizača dovodi do veoma velike otpornosti, što se često interpretira kao ekstremna vrednost (npr. prazan rezervoar).
- Kod potenciometra, gubitak mase (GND) uzrokuje da signal „pliva“ ka referentnom naponu od 5 V, što ECU često tumači kao maksimalni položaj i može dovesti do ozbiljnih grešaka u proračunu.
Aktivni senzori – senzori sa naponskim izlazom
Za razliku od pasivnih senzora koji menjaju otpornost, aktivni senzori u automobilima imaju sopstvenu elektroniku i na izlazu generišu direktan analogni napon u odnosu na mereni fizički parametar.
Ovi senzori gotovo uvek koriste:
- referentni napon ECU-a (najčešće 5 V)
- zajedničku masu (GND)
- signalni vod ka ECU-u
Interna elektronika senzora obrađuje merenje i izlazni signal svodi na definisan naponski opseg, najčešće 0.5 – 4.5 V. Na taj način se izbegavaju ekstremi 0 V i 5 V, koji su rezervisani za detekciju grešaka.
Primeri aktivnih senzora

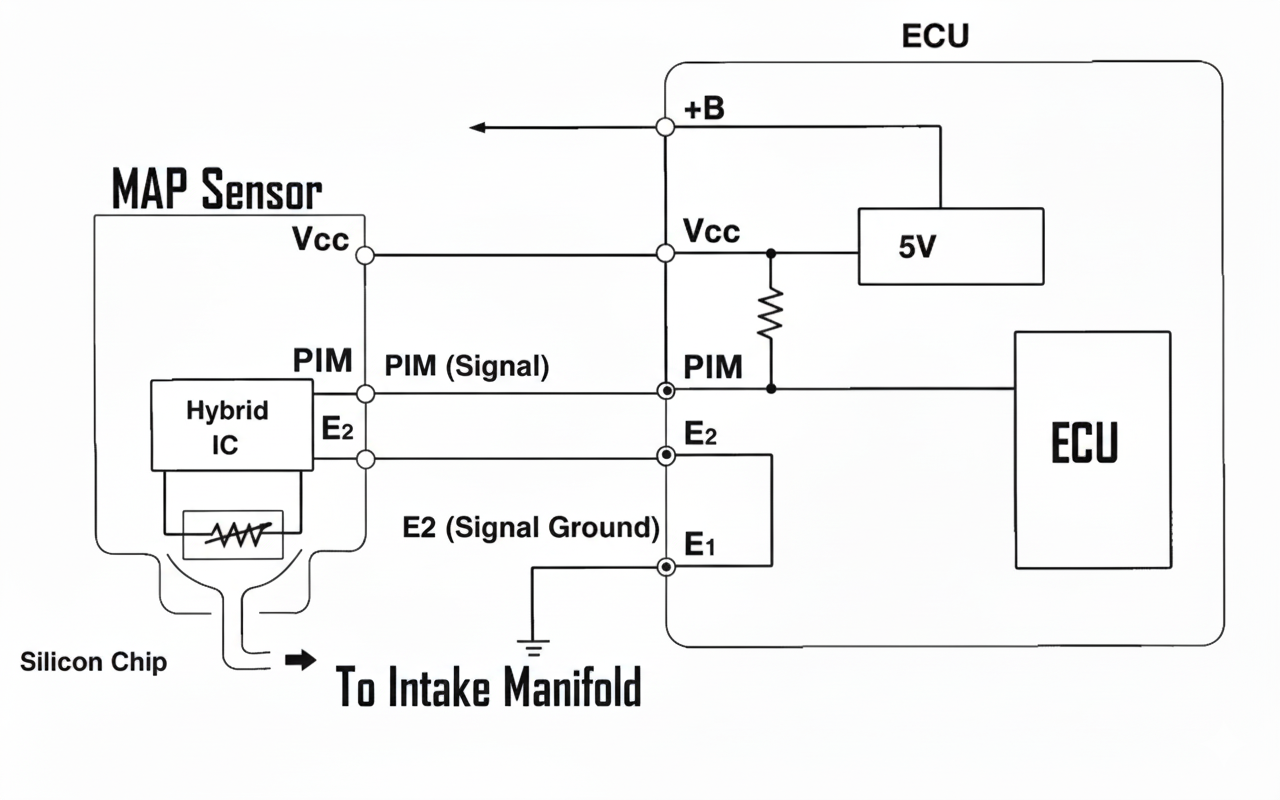

MAP senzor (pritisak u usisu):
Pretvara apsolutni pritisak u linearni naponski signal.
Pri velikom vakumu (ler) napon je nizak,
dok sa porastom opterećenja i pritiska raste ka gornjoj granici.
Senzor pritiska goriva ili klime:
Koristi piezorezistivni element i integrisano pojačanje.
ECU preko napona izračunava pritisak i upravlja zaštitnim funkcijama.
Senzori položaja sa Hall elementom (analogni Hall):
Za razliku od digitalnih Hall senzora,
analogni Hall senzori menjaju izlazni napon
u zavisnosti od jačine magnetnog polja,
što omogućava precizno merenje ugla ili pomeraja.
Prednosti aktivnih senzora:
- stabilan i definisan izlazni signal
- manja osetljivost na šum
- jednostavnija obrada u ECU-u
Nedostatak:
Zavisnost od kvaliteta napajanja i mase –
svaki problem u referentnom naponu ili GND-u
direktno utiče na tačnost merenja.
Referentni napon ECU-a i mase – temelj svih analognih merenja
Gotovo svi analogni senzori u automobilima oslanjaju se na referentni napon ECU-a, koji je najčešće stabilisan na 5 V. Ovaj napon ne služi za napajanje potrošača, već isključivo kao precizna referenca za merenje.
ECU interno generiše ovaj napon pomoću regulatora i distribuira ga ka više senzora istovremeno. Zbog toga kvar na jednom senzoru može uticati na čitavu grupu drugih senzora.
Zašto nije dozvoljeno 0 V i 5 V na signalu?
U većini sistema, signalni opseg je namerno ograničen na približno 0.5 – 4.5 V.
- 0 V se tumači kao kratak spoj na masu
- 5 V se tumači kao prekid ili kratak spoj na Vref
Zahvaljujući tome, ECU može lako razlikovati normalan rad od električne greške.
Uloga mase (GND) u merenju
Masa nije samo „minus“ pol napajanja – ona predstavlja referentnu tačku svih merenja. Ako masa senzora nije stabilna, ni jedan analogni signal ne može biti pouzdan.
Tipične posledice loše mase su:
- pomeranje naponskog opsega
- nestabilan ili „plivajući“ signal
- realna vrednost izvan očekivanog ponašanja
U praksi se često sreće situacija da referentni napon iznosi tačnih 5 V, dok je masa podignuta za nekoliko stotina milivolti zbog lošeg kontakta ili oksidacije. ECU tada dobija pogrešne informacije, iako senzor nije neispravan.
Zbog toga se u ozbiljnoj dijagnostici uvek proverava:
- stabilnost Vref napona
- pad napona na masi senzora
- odnos signala prema masi, a ne prema karoseriji
Kako ECU digitalizuje analogne signale – ADC, rezolucija i šum
Iako senzori u automobilu šalju analogni napon, ECU ne može direktno da „razmišlja“ u voltima. Unutar ECU-a se zato nalazi ADC – Analog-to-Digital Converter, čija je uloga da neprekidni analogni signal pretvori u diskretnu digitalnu vrednost koju mikroprocesor može da obradi.
Šta je ADC i kako radi
ADC uzorkuje (meri) ulazni napon u određenim vremenskim intervalima i mapira ga na numeričku vrednost. Ova vrednost ne predstavlja tačan napon, već najbližu moguću vrednost unutar definisanog broja koraka.
Drugim rečima, ECU ne vidi „2.37 V“, već vidi broj koji odgovara tom naponu u okviru svoje rezolucije.
Rezolucija ADC-a
Rezolucija ADC-a se izražava u bitovima i određuje koliko različitih nivoa analogni signal može biti podeljen.
- 8-bit ADC – 256 nivoa (0–255)
- 10-bit ADC – 1024 nivoa (0–1023)
- 12-bit ADC – 4096 nivoa (0–4095)
Ako uzmemo primer 10-bitnog ADC-a sa referentnim naponom od 5 V, jedan korak (LSB – Least Significant Bit) iznosi približno:
5 V / 1024 ≈ 4.9 mV
Konkretan primer – kako ECU vidi napon od 3.6 V
Pretpostavimo da ECU koristi 10-bitni ADC sa referentnim naponom od 5 V. Jedan ADC korak tada iznosi približno 4.9 mV (0.0048828125 V).
Ako senzor na signalnom pinu daje 3.6 V, ECU izračunava koliko ADC koraka to predstavlja:
3.6 V / 4.9 mV ≈ 737
To znači da ADC ne „vidi“ 3.6 V kao napon, već kao digitalnu vrednost 737.
Digitalni prikaz vrednosti
- Decimalno: 737
- Heksadecimalno: 0x2E1
- Binarno (10-bit): 1011100001
Primer mapiranja digitalne vrednosti na temperaturu
ECU koristi interne mape (look-up table) kako bi digitalnu vrednost ADC-a pretvorio u realnu fizičku veličinu. Sledeći primer prikazuje pojednostavljenu mapu za senzor temperature rashladne tečnosti.
| ADC (HEX) | ADC (DEC) | Napon (V) | Temperatura (°C) |
|---|---|---|---|
| 0x100 | 256 | ~1.25 | -10 |
| 0x1A0 | 416 | ~2.03 | 20 |
| 0x2E1 | 737 | ~3.60 | 80 |
| 0x380 | 896 | ~4.38 | 110 |
U realnim ECU sistemima ove mape najčešće nisu savršeno linearne, već se koriste višedimenzionalne tabele i interpolacija kako bi se dobila tačna vrednost u celom radnom opsegu.
Za mikroprocesor u ECU-u, ovo je jedina informacija koja postoji. Svi dalji proračuni – mapiranje, korekcija smeše, ograničenja i dijagnostika – zasnivaju se isključivo na toj digitalnoj vrednosti, a ne na realnom naponu izraženom u voltima.
Zbog toga mala promena napona na senzoru može ili ne mora biti primećena, u zavisnosti od toga da li prelazi granicu jednog ADC koraka.
To znači da ECU ne može da razlikuje promene napona manje od tog iznosa. Svaka analogna vrednost se „zaokružuje“ na najbliži digitalni korak.
Uticaj rezolucije na preciznost merenja
Veća rezolucija omogućava finije razlikovanje promena, ali povećava složenost obrade i zahteve za stabilno napajanje. Zbog toga ECU koristi onoliku rezoluciju kolika je realno potrebna za dati senzor.
Na primer:
- za temperaturu rashladne tečnosti dovoljna je grublja rezolucija
- za položaj pedale gasa potrebna je veća preciznost
Šum i zašto analogni signal nikada nije „ravan“
U realnom automobilskom okruženju ne postoji idealno čist analogni signal. Na merenje utiču:
- elektromagnetni šum (paljenje, alternator, motori)
- promene mase i napajanja
- dužina i raspored instalacije
Zbog toga se signal na ulazu ADC-a stalno blago menja, čak i kada fizička veličina ostaje ista.
Filtriranje i softverska obrada u ECU-u
Da bi se dobio stabilan podatak, ECU primenjuje različite metode obrade:
- višestruko uzorkovanje i usrednjavanje
- digitalne filtere (low-pass)
- vremenska kašnjenja za detekciju grešaka
Zahvaljujući tome, brze i kratkotrajne smetnje ne utiču direktno na rad sistema.
U dijagnostici je važno razumeti da ECU ne reaguje na trenutni skok napona, već na obrađenu i filtriranu vrednost.
Zbog toga se u praksi može desiti da:
- osciloskop pokaže šum, a ECU ne prijavljuje grešku
- kratki prekidi ne budu registrovani kao kvar
- spora promena signala izazove grešku bez prekida kola
Razumevanje načina na koji ADC vidi analogni signal omogućava pravilno tumačenje merenja i sprečava pogrešne zaključke tokom dijagnostike.
