KW1281 – VAG dijagnostički protokol na K-liniji

Uvod

Pre nego što su CAN i UDS postali standard u VAG vozilima, grupacija Volkswagen (VW, Audi, Škoda, Seat) koristila je sopstveni dijagnostički protokol nazvan KW1281. Iako je fizički sloj identičan K-liniji iz ISO 9141 standarda, sam protokol je potpuno drugačiji: koristi ASCII zaglavlja, specifičan handshake, jedinstvenu strukturu telegrama i poseban način slanja „measuring block“-ova po kojima su VAG dijagnostike postale prepoznatljive.

KW1281 je korišćen od ranih devedesetih pa sve do sredine 2000-ih, kada ga postepeno zamenjuje KWP2000, a zatim CAN i UDS. Uprkos tome, ogroman broj vozila na putevima i dalje koristi KW1281, zbog čega razumevanje ovog protokola ostaje izuzetno važno za autoelektričare i dijagnostičare.

Istorijski kontekst

Tokom devedesetih godina VAG (Volkswagen Aktiengesellschaft - Folcvagen akcionarsko društvo) grupacija je imala potrebu da uvede naprednije dijagnostičke mogućnosti od onih koje je nudio standardni ISO 9141. Dok je ISO 9141 omogućavao osnovnu komunikaciju preko K-linije (10.4 kbps, jednostavan handshake i linearna razmena podataka), VAG je želeo:

• dijagnostičke sesije sa više funkcija,
• organizovane „measuring block“-ove za prikaz više parametara odjednom,
• fleksibilan format poruke sa varijabilnom dužinom,
• adapting i basic settings funkcije,
• sigurnosni mehanizam (login) za zaštićene funkcije,
• kompatibilnost sa postojećom servisnom opremom (VAG 1551, 1552).

Rezultat je bio KW1281, protokol koji je zadržao fizički sloj K-linije, ali je na aplikacionom i transportnom sloju dobio potpuno drugačiju strukturu u odnosu na ISO i SAE standarde tog vremena. Za razliku od ISO 9141 i KWP2000, KW1281 nema klasičan „Mode/Service ID“ sistem — umesto toga koristi telegrame sa adresama, dužinom poruke, payload-om i jednostavnom XOR checksum-om.

KW1281 je bio dijagnostička osnova za skoro sve VAG modele od oko 1990. do 2004. godine, uključujući:

• Audi 80/100/A4/A6 (C4, B4, B5 generacije),
• VW Golf 3/4, Passat B4/B5, Polo, Sharan,
• Škoda Felicia, Octavia I,
• Seat Ibiza, Cordoba, Toledo.

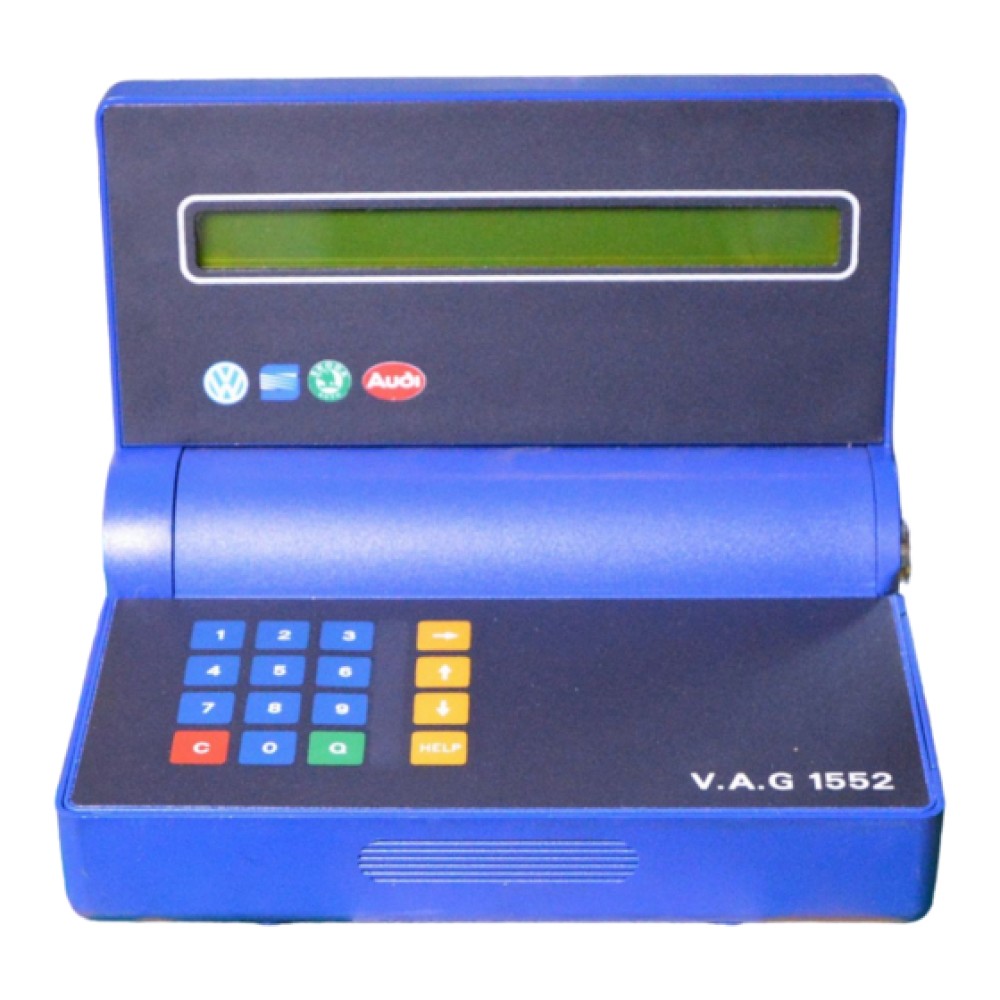

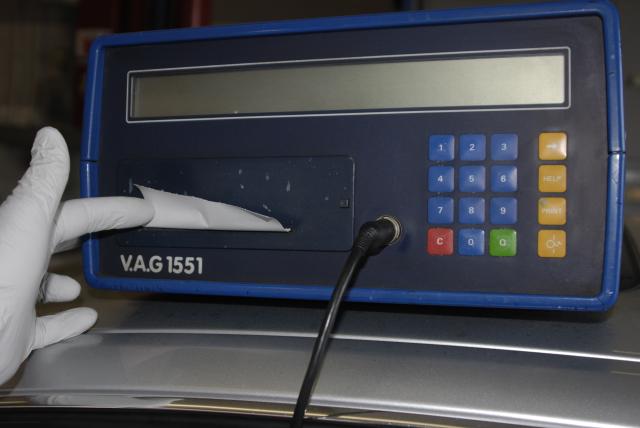

Poznate dijagnostičke alatke tog perioda (VAG 1551, 1552, kasnije VAG-COM/VCDS) razvijene su upravo oko KW1281 protokola, pa je ovaj standard postao sinonim za „pravi VAG dijagnostički način“ pre uvođenja CAN komunikacije.

Danas, iako je tehnološki prevaziđen i spor, KW1281 ostaje izuzetno važan za sve koji rade:

• dijagnostiku starijih VAG vozila,
• retrofit i aktivacije funkcija na B5/C4 modelima,
• reverse engineering ECU-ova iz tog perioda,
• razumevanje istorije dijagnostike u autoindustriji.

U nastavku članka razložićemo KW1281 na njegove ključne elemente: fizički sloj, handshake, strukturu telegrama, measuring block-ove, login mehanizam i tipične probleme koji se sreću u praksi.

Veza sa K-linijom (fizički sloj)

KW1281 koristi potpuno isti fizički sloj kao ISO 9141-2, što znači da se komunikacija odvija preko K-linije (pin 7 na OBD-II konektoru) uz opcionu L-liniju (pin 15) koja se u novijim vozilima uglavnom ne koristi.

Osnovne karakteristike fizičkog sloja:

• Single-wire komunikacija (half-duplex),
• 12 V logički nivo – dominantno stanje je oko 0–1 V, recesivno stanje oko 12 V,
• interni pull-up u ECU-u održava liniju na 12 V kada niko ne šalje,
• open-collector / open-drain izlaz – ECU "vuče" liniju ka masi da bi signalizirao logičku nulu,
• brzina prenosa 9600 bps (fiksna kod skoro svih KW1281 implementacija),
• format bitova: 1 start bit, 8 data bitova, odd parity, 1 stop bit.

Dakle, iako KW1281 ima sopstveni transportni i aplikacioni sloj, na fizičkom nivou on je identičan ISO 9141 komunikaciji. Zbog toga će se KW1281 uvek pojavljivati na istim žicama kao i KWP2000 – na pinovima 7 (K-line) i po starijim standardima 15 (L-line).

Zašto KW1281 nije kompatibilan sa ELM327 interfejsima?

Iako fizički sloj jeste ISO 9141, KW1281 ne koristi ISO poruke. ELM327 hardver zna da radi fizički deo (logički nivoi i 10400/9600 bps), ali njegov firmware podržava samo sledeće protokole:

• ISO 9141-2,
• ISO 14230 (KWP2000),
• ISO 15765-4 (CAN),
• SAE J1850.

KW1281 koristi potpuno drugačiji frame format:

• ASCII header umesto ISO poziva/titlova,
• varijabilnu dužinu telegrama,
• specifičan handshake (Start Communication / Controller Identification),
• XOR checksum umesto ISO CRC algoritama.

Zbog toga ELM327 ne može dekodirati KW1281 telegrame – iako fizički može da šalje i prima bitove, ne razume logiku i strukturu KW1281 protokola. Upravo zato alati poput VAG-COM/VCDS koriste sopstvene USB/K-Line interfejse, a ne ELM bazu.

Osnovne karakteristike KW1281 protokola

KW1281 nije varijanta ISO 9141 ili KWP2000 protokola – on je potpuno zaseban komunikacioni sloj koji samo koristi istu fizičku K-liniju. Protokol je dizajniran tako da omogući naprednu dijagnostiku VAG vozila pre uvođenja CAN-a i UDS-a, sa mogućnostima kao što su measuring block-ovi, basic settings, adaptation i security login.

1. Brzina prenosa i format bitova

KW1281 radi na fiksnoj brzini prenosa:

• 9600 bps

Format bitova je takođe specifičan:

• 1 start bit,
• 8 data bitova,
• odd parity (neparna parnost),
• 1 stop bit.

Ovo ga razlikuje od ISO 9141 koji koristi no parity. Ako se parity ne podesi ispravno, komunikacija sa KW1281 ECU-ima je nemoguća.

2. Struktura KW1281 telegrama

KW1281 koristi jednostavan i efikasan format poruke koji se sastoji od:

• Address (1 bajt) – određuje ECU ili funkcionalnu jedinicu,
• Length (1 bajt) – broj bajtova koji slede nakon dužine,
• Payload (N bajtova) – komanda ili podaci,
• Checksum (1 bajt) – XOR svih prethodnih bajtova uključujući adresu.

Ovaj minimalni format je izuzetno fleksibilan i omogućava razne dijagnostičke funkcije bez komplikovanog formatiranja kakvo imaju ISO 9141 i KWP2000.

3. ASCII zaglavlja

Jedna od karakteristika koja KW1281 izdvaja od svih drugih dijagnostičkih protokola tog vremena jeste korišćenje ASCII zaglavlja tokom inicijalizacije komunikacije. ECU doslovno šalje čitljive tekstualne stringove kao što su:

"VAG        "
"1.6l R4/2V  "
"BENZIN      "

Ovo je veoma korisno za čoveka jer odmah otkriva tip kontrolne jedinice, verziju softvera i osnovne informacije o vozilu. Današnji protokoli (CAN, UDS) ne koriste ovakav pristup.

4. Jednostavan, ali efikasan checksum

Checksum kod KW1281 je izuzetno jednostavan:

checksum = XOR svih bajtova u poruci (Address + Length + Payload)

Pošto je reč o XOR kontroli, greške u saobraćaju na K-liniji lako se detektuju, ali ne postoji zaštita od kompleksnijih korupcija podataka kao kod CRC algoritama u CAN-u ili ISO/UDS protokolima.

5. Varijabilna dužina telegrama

Za razliku od ISO 9141 i UDS-a koji imaju strogo definisana polja, KW1281 poruke mogu imati gotovo bilo koju dužinu – od samo nekoliko bajtova do više desetina bajtova, u zavisnosti od funkcije.

To omogućava fleksibilnost u implementaciji:

• kratke komande (npr. read measuring block),
• duže sekvence za adaptation ili basic settings,
• strukturirane odgovore na zahteve za više parametara.

6. Adresiranje kontrolnih jedinica

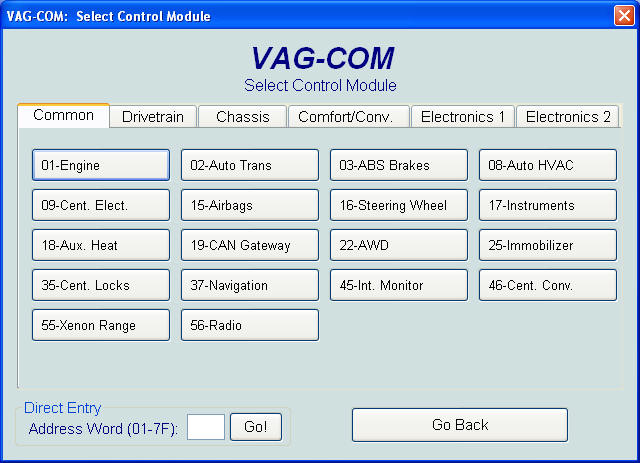

Svaki ECU u VAG vozilu ima jedinstvenu adresu. Primeri:

• 01 – Engine control unit,
• 03 – ABS/ASR,
• 08 – HVAC,
• 15 – Airbag,
• 17 – Instrument cluster,
• 46 – Central convenience module.

Ova organizacija je preteča strukture koja će kasnije biti standardizovana u obd-II, KWP2000 i UDS protokolima.

7. Zašto je KW1281 specifičan?

KW1281 je jedinstven iz sledećih razloga:

• koristi K-liniju ali ima potpuno drugačiji format poruke,
• koristi ASCII stringove tokom inicijalizacije,
• ima vrlo jednostavan checksum,
• ima koncept "measuring block"-ova,
• ima security login mehanizam,
• nije kompatibilan sa ELM327 interfejsima,
• komunikacija je brza i efikasna uprkos tehničkoj jednostavnosti.

KW1281 Handshake (Start Communication)

KW1281 ne koristi klasični „5-baud init“ kao ISO 9141, niti „fast-init“ kao KWP2000. Umesto toga, ECU i dijagnostički alat razmenjuju seriju jasno definisanih telegrama dok ne uspostave stabilnu sesiju. Ovaj proces se naziva KW1281 Handshake i sastoji se od nekoliko koraka:

1. Tester šalje „Start Communication“ telegram

Prvi korak je da dijagnostički alat (tester) pošalje jednostavan KW1281 telegram kojim obaveštava ECU da želi da započne dijagnostičku sesiju.

Format:

Address: 0x01 (primer: ECU motora)
Length:  0x00
Checksum = Address XOR Length

Dakle, prvi telegram je često samo jednobajtna komanda plus checksum. Ovo je signal ECU-u da treba da odgovori identifikacionim podacima.

2. ECU šalje „Controller Identification“ (ASCII stringovi)

Ovo je deo po kojem je KW1281 najprepoznatljiviji – ECU šalje identifikacione informacije u čistom ASCII formatu.

Primeri tipičnih stringova:

"VAG"
"1.6l R4/2V"
"BENZIN"
"8D0 907 557"
"ME7.5"
"SFI 4-2"

Ove linije su podeljene u više telegrama. Svaki telegram ima sopstveni:

• Address bajt (npr. 0x01)
• Length bajt (broj karaktera)
• ASCII payload
• XOR checksum

Ovo je izuzetno praktičan deo KW1281 protokola jer dijagnostičar odmah dobija informacije o:

• kontrolnoj jedinici,
• verziji softvera,
• varijanti motora,
• proizvođaču ECU-a,
• kodovima delova.

3. Tester šalje „ACK“ za svaki primljeni telegram

Nakon svakog ECU odgovora, tester mora da pošalje potvrdu prijema (ACK). Bez ACK-a, ECU prekida komunikaciju jer pretpostavlja gubitak podataka.

Format ACK-a:

Address: ECU address (npr. 0x01)
Length:  0x01
Payload: 0x09   (kod za ACK)
Checksum = XOR svih bajtova

ACK u suštini znači: „Dobio sam tvoju poruku, pošalji sledeću.“

4. ECU šalje podatke o svojim mogućnostima (block counts)

Nakon identifikacije, ECU šalje strukture koje opisuju:

• koliko measuring block-ova podržava,
• koliko kanala ima svaki block,
• da li podržava adaptation,
• da li zahteva login za određene funkcije.

Ovo omogućava testeru da unapred zna šta ECU može i za koje funkcije mora prvo da pošalje security login.

5. Tester potvrđuje prijem „block info“ podacima

Ponovo se šalje ACK, ali ovoga puta tester može da nastavi komunikaciju zahtevima za konkretne funkcije:

• read measuring blocks,
• basic settings,
• adaptation kanali,
• read DTCs,
• erase DTCs.

6. ECU šalje završni handshake odgovor

Kada su sve početne informacije razmenjene, ECU šalje kraći telegram koji označava:

„Handshake complete – session ready.“

Nakon ovoga dijagnostička sesija zvanično počinje i tester može da šalje standardne KW1281 komande.

Zašto je handshake važan?

KW1281 je jedan od retkih protokola kod kojeg je inicijalizacija:

• obavezna,
• striktno definisana,
• direktno vidljiva kao čitljiv tekst,
• nedeljiva – bez ACK-a i pravilnog redosleda komunikacija je nemoguća.

To je razlog što KW1281 ne može da se „lažira“ preko ELM327 čipova ili generičkih interfejsa – protokol zahteva punu kontrolu nad K-linijom i paketima.

Vizuelni prikaz toka handshake-a

Tester  →  Start Communication
ECU     →  "VAG" + checksum
Tester  →  ACK
ECU     →  "Engine ECU ID..." + checksum
Tester  →  ACK
ECU     →  Block capability info + checksum
Tester  →  ACK
ECU     →  READY (session established)
Tester  →  Measuring blocks / read DTC / adaptation ...

Upravo ovaj „dijalogniji“ stil komunikacije čini KW1281 jednim od najlakših protokola za učenje, ali istovremeno i jednim od najzahtevnijih za implementaciju u generičke interfejse.

Struktura KW1281 telegrama

KW1281 koristi jednostavan i vrlo efikasan format poruke. Svaki telegram (bilo zahtev ili odgovor) sastoji se od četiri logička dela:

1. Address – bajt koji određuje ECU ili funkcionalnu jedinicu,
2. Length – broj bajtova u payload-u,
3. Payload – komanda ili podaci promenljive dužine,
4. Checksum – XOR svih prethodnih bajtova.

Ovaj format je mnogo jednostavniji od ISO 9141 i KWP2000, a istovremeno dovoljno fleksibilan da podrži kompletnu VAG dijagnostiku starije generacije.

1. Address bajt

Address bajt identifikuje ECU ili modul sa kojim se komunicira. Najčešće korišćene adrese uključuju:

• 01 – Engine ECU,
• 02 – Transmission ECU,
• 03 – ABS/ASR,
• 08 – HVAC,
• 15 – Airbag,
• 17 – Instrument cluster,
• 46 – Central convenience.

Adresa je obavezna i uvek prva u telegramu. Tester i ECU koriste istu adresu da identifikuju kome pripada odrađeni zahtev ili odgovor.

2. Length bajt

Length bajt određuje broj bajtova koji slede u payload-u. Važno je naglasiti:

• Length ne uključuje Address i Checksum,
• Length ne uključuje sam Length bajt,
• Length = 0 znači telegram bez payload-a.

Primer: ako payload ima 5 bajtova, Length = 0x05.

3. Payload

Payload je srce KW1281 telegrama. U njemu se nalaze:

• komande (npr. read measuring block, read DTC, adaptation),
• odgovori ECU-a,
• ASCII stringovi tokom handshake-a,
• blokovi podataka (measuring block kanali),
• statusne informacije,
• bezbednosni login (kodovi pristupa).

Payload može biti kratak (1–2 bajta) ili veoma dugačak, zavisno od funkcije.

4. Checksum

Checksum se izračunava kao XOR svih prethodnih bajtova, uključujući Address i Length, kao i svaki bajt payload-a.

checksum = Address XOR Length XOR Payload(0) XOR Payload(1) XOR ... XOR Payload(n)

Checksum je poslednji bajt u telegramu i služi da se otkriju greške u prenosu. Ako checksum ne odgovara, ECU ili tester odbacuje telegram i sesija se prekida ili ponavlja.

Primer KW1281 telegrama

Zamislimo da tester želi da traži measuring block broj 000. To izgleda ovako:

Address:  0x01
Length:   0x02
Payload:  0x01 0x00   (komanda 01 = read measuring block, block ID = 000)
Checksum: 0x01 XOR 0x02 XOR 0x01 XOR 0x00 = 0x02

Kompletan telegram je:

01 02 01 00 02

ECU bi na ovo odgovorio višebajtnim telegramom koji sadrži četiri kanala (Channel 1–4), svaki sa vrednostima brojevnih parametara u realnom vremenu.

Zašto je KW1281 format jednostavan, ali moćan?

• nema komplikovanih zaglavlja kao KWP2000 ili UDS,
• nema prenosa preko više frejmova,
• nema fragmentacije ni kontrolnih paketa,
• lako se parsira,
• bez CRC — dovoljan je XOR za otpornost na smetnje pri malim brzinama,
• dovoljno fleksibilan za sve funkcije potrebne dijagnostici tog vremena.

Measuring Blocks u KW1281 protokolu

Jedna od najpoznatijih i najkorisnijih funkcija KW1281 protokola jeste mogućnost čitanja Measuring Blocks – posebno organizovanih blokova podataka koji omogućavaju da se više parametara iz ECU-a vidi u realnom vremenu, grupisanih po logičkom kontekstu.

Za razliku od ISO 9141 i ranih OBD-II sistema koji su nudili pojedinačne PID-ove, KW1281 omogućava pregled četiri kanala odjednom u svakom bloku. Ovo je revolucionisalo rad dijagnostičara i postalo zaštitni znak VAG dijagnostike tokom devedesetih i ranih 2000-ih.

Šta je Measuring Block?

Measuring Block je logička grupa Live Data vrednosti koje pripadaju istom sistemu ili istoj funkciji ECU-a.

Na primer:

• Block 000 – osnovne informacije o sistemu, statusi, temperature, rpm, load,
• Block 001 – mešavina goriva, korekcije, lambda sonda,
• Block 002 – MAF vrednosti, ignition timing, temperatura usisa,
• Block 003 – ubrizgavanje goriva, duty-cycle ventila,
• Block 018 – vreme paljenja, knock vrednosti, korekcije,
• Block 115 – turbo pritisak (specified vs actual), N75 duty-cycle.

Svaki blok sadrži četiri kanala, a svaki kanal predstavlja jedan numerički parametar.

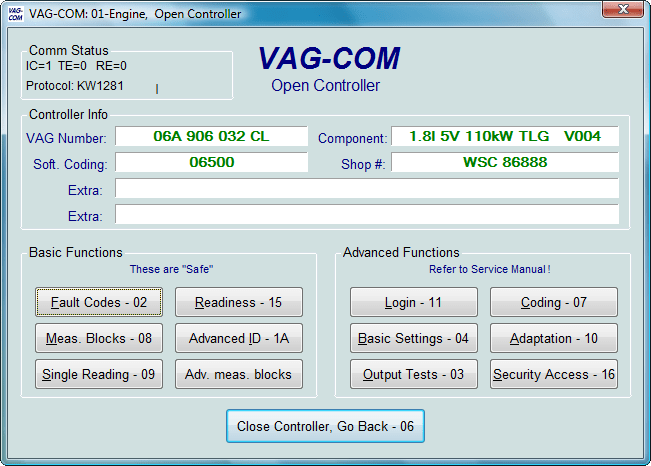

Primer prikaza u VCDS stilu:

Block 115:
  1: Boost Pressure Specified     (mbar)
  2: Boost Pressure Actual        (mbar)
  3: N75 Duty Cycle               (%)
  4: Intake Air Temperature       (°C)

Kako se zahteva Measuring Block u KW1281?

Zahtev za čitanje measuring block-a je jednostavan KW1281 telegram sa komandom 0x01.

Format zahteva:

Address:  ECU address (npr. 0x01)
Length:   0x02
Payload:  0x01   Command: Read Measuring Block
          0xXX   Block number (npr. 0x00, 0x01, 0x03, 0x73...)
Checksum: XOR svih bajtova

Na primer, zahtev za block 000 izgleda ovako:

01 02 01 00 02

Kako izgleda odgovor ECU-a?

ECU vraća telegram koji sadrži četiri vrednosti (kanala) i dodatne informacije kao što su jedinice i faktor skaliranja.

Tipičan odgovor:

01          Address
08          Length (8 bajtova payload-a)
01 00       Block number
AA BB       Channel 1
CC DD       Channel 2
EE FF       Channel 3
GG HH       Channel 4
CS          Checksum

Kanali su obično izraženi u sirovom formatu i zahtevaju skaliranje prema VAG dokumentaciji. Na primer:

• Boost = raw_value × 10 (mbar)
• Temperature = raw_value – 50 (°C)
• Lambda factor = raw_value / 1000

Skaliranje nije univerzalno — zavisi od ECU-a i motora. Zato su alati poput VCDS-a vredni: oni imaju ogromne baze raspakovanih VAG skala.

Measuring Blocks vs Basic Settings

KW1281 razlikuje measuring blocks (funkcija 0x01) od basic settings (funkcija 0x04).

• Measuring blocks – čitanje pasivnih podataka senzora i ECU stanja.
• Basic settings – aktiviranje procedura u ECU-u (npr. adaptacija senzora leptira).

Zahtevi su formalno slični, ali basic settings može promeniti stanje motora, dok measuring blocks samo čitaju vrednosti.

Šta se dešava kada se kontinuirano čitaju blokovi?

KW1281 omogućava da se jedan block čita u petlji (continuous reading). ECU šalje isti telegram sve dok:

• tester ne pošalje novi zahtev,
• ne prekine sesiju,
• ili ECU ne proceni da je sesija postala neaktivna.

Zato je VAG dijagnostika u ono vreme bila brža od većine drugih OEM rešenja — real-time refresh od 2–4 Hz bio je uobičajen čak na slabim procesorima iz tog perioda.

Zašto su Measuring Blocks bili revolucionarni?

• omogućili su pregled više parametara odjednom,
• grupisani su logički po sistemima,
• jednostavni su za dekodiranje,
• jasno definišu skaliranje i jedinice,
• omogućili su brzu dijagnostiku problema u realnom vremenu.

Koncept measuring block-ova kasnije je evoluirao u naprednije UDS „Data Identifier“-e (DID-ove), ali KW1281 je prvi ponudio ovako preglednu organizaciju podataka.

U sledećem poglavlju obradićemo kako KW1281 rukuje DTC kodovima (Diagnostic Trouble Codes) i kako se oni razlikuju od standardnih OBD-II kodova.

Fault Codes (DTC) u KW1281 protokolu

Za razliku od standardizovanog OBD-II sistema kodiranja (P0xxx, P1xxx...), KW1281 koristi sopstveni, proprietarni format kodova grešaka. To znači da VAG vozila iz perioda 1990–2004 nemaju klasične OBD-II kodove čak i ako imaju OBD-II konektor.

KW1281 DTC sistem je jednostavan, ali drugačiji: greške se sastoje od numeričkog koda, statusnih bitova i tekstualnog opisa koji ECU šalje testeru u ASCII formatu.

Kako se čitaju greške u KW1281?

Zahtev za čitanje grešaka koristi komandu 0x03 u payload-u.

Address:  ECU address (npr. 0x01)
Length:   0x01
Payload:  0x03   ; Command: Read DTCs
Checksum: XOR svih bajtova

ECU zatim vraća jedan ili više telegrama, od kojih svaki predstavlja jednu grešku.

Kako izgleda odgovor ECU-a?

Tipičan format DTC telegrama izgleda ovako:

Address
Length
XX XX     ; Fault code (2 bajta)
YY        ; Status byte
ASCII...  ; Tekstualni opis greške
CS        ; Checksum

1. Fault code (2 bajta)

Za razliku od OBD-II kodova (Pxxxx), KW1281 koristi numeričke kodove koji se kasnije mapiraju u tekstualni opis. Na primer:

• 00575 – Regulacija pritiska punjenja
• 00533 – Idle regulation
• 01262 – N75 ventil
• 00609 – Lambda sond feedback

Kodovi se interpretiraju kombinacijom ECU-ovih internih tabela i ASCII opisa koji ECU šalje testeru. Ovaj sistem je karakterističan samo za VAG i ne uklapa se u OBD-II; zato generički čitači grešaka ne mogu ispravno prikazati KW1281 DTC-eve.

2. Status byte

Status greške otkriva u kom je stanju kvar:

• 00 – Intermittent (povremeni kvar)
• 01 – Static (stalni kvar)
• 02 – Sporadičan kvar koji je trenutno neaktivan
• 10 – Greška se dogodila više puta

Status byte je jedna od najkorisnijih informacija u KW1281 dijagnostici, jer je razlikovanje static vs intermittent kvarova izuzetno važno u pronalaženju uzroka.

3. ASCII opis greške

KW1281 za svaku grešku šalje tekstualni opis u ASCII formatu, često na nemačkom ili engleskom jeziku:

"Regelgrenze unterschritten"
"Lambda regulation"
"Boost pressure control"
"Signal too low"
"Short to ground"

Ovo je ogromna prednost KW1281 protokola — ECU pruža kompletan ljudski čitljiv opis, što je retkost u drugim protokolima tog vremena.

Kako ECU šalje više grešaka?

ECU šalje jedan telegram po DTC-u. Tester šalje ACK posle svakog telegrama, i ECU šalje sledeću grešku sve dok lista ne bude gotova.

Kraj liste grešaka označava se telegramom sa payload-om:

00 00

što znači: "Nema više DTC-eva".

Brisanje grešaka

Brisanje grešaka koristi komandu 0x05 i ima posebnu logiku:

Address
Length = 0x01
Payload = 0x05     ; Command: Clear DTCs
Checksum

Ako ECU uspešno obriše greške, vraća ACK odgovor sa statusom „clear done“. U suprotnom, može vratiti grešku ako je DTC permanentan ili zahteva basic settings/adaptation.

Zašto je KW1281 DTC sistem specifičan?

• nije OBD-II standard — VAG specifičan format,
• sadrži tekstualni opis greške direktno iz ECU-a,
• ima statusne bitove koji jasno govore da li je greška aktivna, povremena ili statična,
• može da pošalje veliki broj grešaka u nizu bez fragmentacije,
• komande su kratke i prepoznatljive,
• zahteva ACK posle svakog DTC-a.

Sve ovo čini KW1281 jednim od najpraktičnijih sistema kvarova pre CAN/UDS ere — i razlog je zašto su alati poput VAG-COM (VCDS) imali tako veliku prednost nad generičkim OBD uređajima u to vreme.

Function Codes u KW1281 protokolu

KW1281 koristi jednostavan sistem komandnih kodova (Function Codes) koji se nalaze u prvom bajtu payload-a. U poređenju sa ISO 9141 i KWP2000, komandni set je manji, ali izuzetno efikasan i pokriva sve funkcije potrebne dijagnostici starijih VAG vozila.

Svaki KW1281 telegram koji sadrži komandu ima oblik:

Address | Length | FunctionCode | Parametri... | Checksum

U nastavku sledi pregled svih važnih funkcija sa objašnjenjem šta rade i kako se koriste.

0x01 – Read Measuring Block

Najpoznatija KW1281 komanda. Omogućava čitanje jednog measuring block-a koji sadrži četiri kanala live data vrednosti.

Payload:
01 XX     ; XX = broj bloka (npr. 00, 01, 02, 10, 115...)

ECU vraća telegram sa četiri kanala sirovih vrednosti. Tester ih zatim skalira i prikazuje u realnom vremenu.

0x02 – Read Identification

Koristi se tokom handshake-a. ECU šalje ASCII stringove koji opisuju:

• tip ECU-a,
• softversku verziju,
• broj dela (part number),
• varijantu motora,
• dodatne informacije.

Ova funkcija retko se koristi direktno, jer tester automatski šalje komande tokom inicijalizacije.

0x03 – Read DTCs (Fault Codes)

Dijagnostički alat šalje komandu 0x03 da bi ECU poslao listu aktivnih i povremenih grešaka. ECU zatim šalje jedan telegram po grešci, uključujući opis i status greške.

0x05 – Clear DTCs

Briše sve greške iz memorije ECU-a (osim permanentnih ili grešaka koje zahtevaju basic settings/adaptation).

01 01 05 04

Checksum se menja u zavisnosti od adrese ECU-a.

0x04 – Basic Settings

Basic Settings omogućava aktiviranje specifičnih procedura unutar ECU-a, često vezanih za adaptaciju ili kalibraciju.

Primeri:

• Throttle body adaptation (TBA),
• EGR test sekvenca,
• Idle speed regulation test,
• Lambda control test.

Zahtev liči na measuring block komandu, ali koristi 0x04 umesto 0x01.

0x06 – Output Tests

Omogućava testeru da aktivira pojedinačne komponente na vozilu kako bi se proverio njihov rad:

• ventil canistera,
• N75 ventil,
• EGR ventil,
• pumpa sekundarnog vazduha,
• električne kontaktne grupe u instrument tabli.

Tester obično prelazi kroz sekvencu testova jedan po jedan.

0x07 – Read Adaptation

Read Adaptation omogućava čitanje vrednosti iz memorije ECU-a koje se odnose na adaptivne parametre sistema. Na primer:

• idle speed offset,
• lambda trim,
• canister purge duty cycle,
• EGR adaptacija,
• brzina ventilatora klime.

0x08 – Write Adaptation (Update Channel)

Omogućava upis novih vrednosti u adaptacione kanale. Koristi se, na primer, prilikom:

• resetovanja idle adaptacije,
• podešavanja senzora leptira gasa,
• podešavanja servo upravljača,
• promene softverskih konfiguracija (npr. kod vazdušnih jastuka).

Mnogi adaptacioni kanali zahtevaju prethodni login (0x0B) pre nego što dozvole upis.

0x0A – End Output Tests

Koristi se za prekid output test režima i vraćanje ECU-a u normalni rad.

0x0B – Login (Security Access)

KW1281 koristi jednostavan „security login“ sistem kako bi ograničio pristup kritičnim funkcijama (adaptation, basic settings, kodiranje).

Format:

Address
Length: 0x03
Payload:
 0x0B      ; Function: Login
 XX XX      ; Login code (npr. 12233, 11463, 40168…)
Checksum

Ako je kod tačan, ECU odgovara sa Login Acknowledged. Ako nije, sesija se može prekinuti ili ECU ignoriše komande sve dok se ne resetuje.

0x0F – ECU Reset

Ovaj kod resetuje ECU bez potrebe da se isključuje kontakt. Retko se koristi, ali dijagnostički alati ga imaju kao dodatnu funkciju.

Pregled glavnih komandi

Sa ovim komandnim setom KW1281 može da obavlja gotovo sve funkcije koje moderni UDS i KWP2000 nude, samo na jednostavniji i ljudima čitljiv način.

Tipične greške i problemi u radu sa KW1281 protokolom

KW1281 je robustan, jednostavan i veoma pouzdan protokol, ali u stvarnom svetu postoje problemi koji se ponavljaju iz vozila u vozilo. Neki su zbog instalacije, neki zbog električnih smetnji, a neki zbog same prirode K-line komunikacije.

U nastavku su najčešći i najvažniji problemi sa kojima će se dijagnostičar susresti kada radi sa KW1281.

1. Aftermarket radio „zauzima“ K-liniju

Ovo je ubedljivo najčešći problem na VAG vozilima iz perioda 1996–2004. Mnogi aftermarket radio uređaji koriste pin 7 (K-line) kao signal za paljenje uređaja, što blokira dijagnostiku.

Simptomi:

• dijagnostički alat ne uspeva da započne handshake,
• ECU ne odgovara na oznaku „Start Communication“,
• intermitentna komunikacija, prekidi u sesiji.

Rešenje: fizički isključi K-line sa radio uređaja ili zameni ISO konektor pravilnim.

2. Slaba masa vozila → checksum greške

K-line komunikacija je izuzetno osetljiva na kvalitet mase. Ako masa ECU-a ili instrument table nije dobra, može se pojaviti:

• pogrešan checksum,
• neispravni payload bajtovi,
• prekid sesije,
• ECU odbija da prihvati ACK.

Rešenje: proveriti mase na karoseriji, motoru i samom ECU-u. Ovo rešava više od 50% „misterioznih“ KW1281 problema.

3. Slaba baterija ili nestabilan napon

Ako je napon pri kontaktu niži od ~11.5 V, mnogi VAG ECU-i prelaze u „reduced communication mode“. Rezultat:

• komunikacija se prekida posle handshake-a,
• measuring blocks rade samo nekoliko sekundi,
• adaptacije ne prolaze.

Rešenje: punjač ili stabilna baterija tokom dijagnostike.

4. Prevelika brzina K-linije (pogrešna UART konfiguracija)

KW1281 koristi nesvakidašnju brzinu: 9600 baud, 7E1 (7 data bitova, Even parity, 1 stop bit). Mnogi jednostavni interfejsi (uključujući ELM327) ne podržavaju 7-bitne UART modove.

Simptomi:

• ASCII karakteri iz ECU-a izgledaju „oštećeno“,
• checksum nikad nije tačan,
• ECU šalje čudne simbole umesto identifikacije.

Rešenje: koristiti interfejs koji omogućava 7E1 (npr. FT232, CH340, KKL interfejs).

5. Dijagnostički alat ne šalje ACK

KW1281 protokol je „dijaloški“ — svaki telegram ECU-a mora da se potvrdi ACK telegramom. Ako se ACK ne pošalje:

• ECU misli da je paket izgubljen,
• prekida slanje sledećih telegrama,
• sesija se završava posle timeout-a (~100 ms po bajtu).

Rešenje: programirati dijagnostički alat tako da ACK šalje posle svakog ECU odgovora.

6. Instrument tabla „krade“ K-liniju

Na nekim modelima (Posebno Golf IV, Passat B5, Audi A4 B5/B6), instrument tabla je glavni gateway K-line komunikacije. Ako je instrument tabla u kvaru:

• nemoguće je komunicirati sa motorom,
• K-line stoji stalno na niskom nivou,
• tester vidi samo „line busy“.

Rešenje: direktno spajanje na ECU K-line (mehaničarima poznato kao „bypass klaster“).

7. ECU šalje ASCII, ali ne prihvata komande

Ovo je tipično kada ECU zahteva login (Function 0x0B) pre nego što dozvoli access naprednim funkcijama.

Simptomi:

• measuring block radi,
• basic settings odbija,
• adaptacija vraća „ERROR“ poruke.

Rešenje: proveriti ispravan login kod prema ECU tipu.

8. Oštećena K-line instalacija → šum, duh bajtovi

Ako je K-line kabl blizu bobina, alternatora ili visokostrujnih vodova, mogu da se pojave sledeći problemi:

• nasumični bajtovi u handshake-u,
• ASCII karakteri nečitljivi,
• DTC telegrami nepotpuni,
• timeout tokom output testova.

Rešenje: osciloskop + fizička provera linije.

9. Korišćenje generičkog OBD-II interfejsa (ELM327)

ELM327 ne može da radi KW1281, jer:

• ne podržava 7E1 mod,
• ne dozvoljava ručnu kontrolu nad paketima,
• nema mogućnost ACK mehanizma,
• ne dekodira VAG ASCII handshake.

KW1281 zahteva punu kontrolu nad K-linijom → ELM327 nije dovoljan.

10. Timeout problemi (najčešće kada se čitaju measuring block-ovi)

Ako tester ne pošalje sledeći zahtev dovoljno brzo, ECU prekida slanje live data podataka.

Tipičan uzrok:

• preduga obrada telegrama u softveru testera,
• mali baud rate buffer,
• USB–UART konverter spor u obradi parity bitova,
• interferencija na liniji.

KW1281 ECU očekuje zahtev na svakih 200–300 ms. Ako ga ne dobije → vraća se u idle i handshake mora ponovo.

Zašto sve ovo treba znati?

KW1281 je sjajan protokol, ali je i veoma „transparentan“ — sve zavisi od kvaliteta komunikacione linije. Zato je poznavanje ovih tipičnih problema ključno za:

• brzo rešavanje dijagnostičkih situacija,
• razvoj sopstvenih interfjesa,
• analizu osciloskopa,
• razumevanje ponašanja ECU-a u stvarnom vremenu.

Login (Security Access) u KW1281 protokolu

KW1281 koristi jednostavan, ali veoma važan mehanizam zaštite koji se naziva Security Access ili jednostavno – login. Bez uspešnog login-a, mnoge napredne funkcije ECU-a nisu dostupne.

Login je uveden da spreči nenamerne intervencije i da obezbedi da samo ovlašćeni servisi mogu da:

• izvršavaju adaptacije,
• pokreću kritične basic settings procedure,
• menjaju soft coding vrednosti,
• resetuju prilagođavanja motora ili transmisije,
• vrše sigurnosne promene (npr. airbag konfiguracija).

Kako izgleda KW1281 login komanda?

Login se šalje preko Function Code 0x0B, a sastoji se od dva bajta KEY vrednosti.

Address
Length = 0x03
Payload:
   0x0B        ; Login command
   XX XX       ; Security key (npr. 12233 → 0x2F 0xC9)
Checksum

Ako je ključ tačan, ECU odgovara potvrdnim telegramom (ACK). Ako nije, ECU može:

• ignoristati login pokušaje,
• prekinuti sesiju,
• blokirati pristup na nekoliko sekundi (anti-bruteforce).

Najčešći login kodovi u VAG vozilima

Login kodovi zavise od tipa ECU-a, generacije vozila i funkcije. Najpoznatiji (u javno dostupnim izvorima) uključuju:

• 12233 – osnovni login za mnoge Bosch ME7 motore
• 11463 – adaptacije leptira gasa (TBA)
• 40168 – pristup naprednim adaptacijama
• 02175 – airbag ECU servisi
• 19283 – imobilajzer identifikacije

Napomena: nisu svi login kodovi javni; mnogi su servisna tajna proizvođača i razlikuju se po modelu ECU-a.

Šta se dešava nakon uspešnog login-a?

Tester dobija pristup funkcijama koje ranije nisu bile dostupne, uključujući:

• Write Adaptation (funkcija 0x08),
• Basic Settings (funkcija 0x04),
• Coding (0x07/0x08 u specifičnim ECU-ima),
• Output Tests (0x06) u proširenom režimu,
• reset adaptacija.

Neki ECU-i zahtevaju login za svaki critical function call, dok drugi prihvataju sve naredne komande dok se sesija ne prekine timeout-om.

Kada nije potreban login?

• čitanje measuring block-ova (0x01),
• čitanje grešaka (0x03),
• brisanje grešaka (0x05),
• ograničeni basic settings (npr. test EGR-a).

Sve ostalo obično zahteva login — i zato dijagnostički softveri (VCDS, OBD11, VagCanPro) automatski upravljaju login procesom.

Zašto je KW1281 login sistem važan?

• štiti ECU od neželjenih promena,
• omogućava servisima pristup naprednim funkcijama,
• zadržava jednostavnost — samo 2 bajta ključa,
• omogućio je sigurnost i pre CAN/UDS generacije.

Zaključak

KW1281 je jedan od najstarijih, ali i najuticajnijih VAG dijagnostičkih protokola. Uveden još početkom devedesetih, on je obezbedio jednostavan, pouzdan i izuzetno fleksibilan sistem komunikacije preko K-line magistrale. Iako danas praktično svi novi automobili koriste CAN i UDS, KW1281 ostaje ključan za razumevanje starijih VW, Audi, Škoda i Seat vozila.

Njegove prednosti su brojne:

• jasan i jednostavan format telegrama,
• čitljivi ASCII odgovori tokom handshake-a,
• moćni Measuring Blocks sa 4-kanalnim prikazom,
• bezbednosni login sistem koji otključava napredne funkcije,
• visoka stabilnost i predvidljivost u radu.

Za dijagnostičare, KW1281 je i danas koristan jer omogućava:

• pouzdanu analizu real-time parametara motora,
• dijagnostiku sistema bez potrebe za CAN mrežom,
• detaljan uvid u ponašanje ECU-a,
• intervencije poput adaptacija i basic settings procedura.

Sa inženjerskog aspekta, KW1281 je odličan primer kako protokol može biti istovremeno i jednostavan i izuzetno funkcionalan. Razumevanje ovog protokola pomaže u boljem razumevanju K-line, OBD-II evolucije i početaka dijagnostičkih sistema kod evropskih vozila.
