PWM – primena u automobilima

Uvod: zašto PWM uopšte postoji u automobilima

U prvim automobilima električni potrošači su radili vrlo jednostavno: ili su bili uključeni ili isključeni. Svetla su svetlela punim intenzitetom, motor ventilatora je radio jednom brzinom, a regulacija se svodila na otpornike, prekidače i releje. Takav pristup je bio dovoljan dok je broj električnih sistema bio mali, a zahtevi za preciznošću niski.

Kako su automobili postajali složeniji, pojavila se potreba za finijom kontrolom. Više nije bilo dovoljno samo uključiti ili isključiti neki uređaj – bilo je potrebno upravljati njegovim ponašanjem u zavisnosti od uslova rada. Brzina ventilatora, jačina osvetljenja, snaga elektromotora ili opterećenje alternatora morali su da se prilagođavaju u realnom vremenu.

Problem je bio u tome što je automobilska elektronika digitalna po prirodi. Upravljačke jedinice rade sa logičkim nivoima – uključeno i isključeno – dok su električni potrošači analogni i zahtevaju promene snage, a ne samo stanja. Bilo je potrebno rešenje koje će omogućiti da digitalni sistem precizno upravlja analognim uređajima, bez velikih gubitaka energije i bez komplikovanih sklopova.

PWM (Pulse Width Modulation - Širinsko pulsna modulacija) se pojavio upravo kao odgovor na taj problem. Umesto da se menja napon napajanja, koji je u vozilu praktično uvek oko 12 V, menja se vreme tokom kojeg je signal uključen u jednom ciklusu. Na taj način se postiže kontrola snage, brzine ili intenziteta rada, a da se pritom zadrži jednostavnost i pouzdanost digitalnog upravljanja.

Zahvaljujući PWM-u, savremeni automobili mogu da budu efikasniji, tiši i dugotrajniji. Električni sistemi rade samo onoliko koliko je potrebno, bez nepotrebnog zagrevanja i rasipanja energije. Upravo zbog toga PWM danas predstavlja osnovni alat kojim elektronika u vozilu upravlja gotovo svim važnim potrošačima.

Šta je PWM

PWM je način upravljanja snagom električnog potrošača pomoću digitalnog signala. Umesto da se menja napon napajanja, koji je u automobilu praktično uvek konstantan (oko 12 V), menja se odnos vremena tokom kojeg je signal uključen i isključen.

Osnovna ideja PWM-a zasniva se na ponavljajućem ciklusu koji se sastoji od dva stanja: uključenog i isključenog. Taj ciklus se ponavlja određenom frekvencijom, a ključni parametar nije sam napon, već širina impulsa, odnosno vreme tokom kojeg je signal aktivan u jednom periodu.

Vreme trajanja jednog PWM ciklusa naziva se period i označava se sa T. Ako je signal uključen tokom vremena Ton, a isključen tokom vremena Toff.

T = Ton + Toff

Odnos uključenog vremena prema ukupnom periodu naziva se duty cycle i najčešće se izražava u procentima:

Duty cycle = (Ton / T) × 100 %

Na primer:

• ako je signal uključen polovinu vremena, duty cycle je 50 %
• ako je uključen četvrtinu vremena, duty cycle je 25 %
• ako je uključen tri četvrtine vremena, duty cycle je 75 %

Iako je trenutni napon signala uvek pun (oko 12 V kada je uključen), potrošač ne „vidi“ stalno taj napon. Zbog brzog uključivanja i isključivanja, komponenta reaguje na prosečnu vrednost signala.

Ta prosečna vrednost napona može se približno izraziti formulom:

V_avg = V_max × (Duty cycle / 100)

Ako je maksimalni napon 12 V:

• pri 25 % duty cycle-a, prosečan napon je oko 3 V
• pri 50 %, oko 6 V
• pri 75 %, oko 9 V

Važno je naglasiti da ovo nije stvarno snižavanje napona, već efekat koji nastaje zbog vremenske raspodele impulsa. Električni potrošači, poput elektromotora ili zavojnica, zbog svoje inercije i induktivnosti ne mogu trenutno da reaguju na svako uključivanje i isključivanje, pa PWM signal doživljavaju kao glatku regulaciju.

Upravo kombinacija fiksnog napona, kontrolisane frekvencije i promenljivog duty cycle-a čini PWM izuzetno efikasnim i pogodnim za primenu u automobilima.

PWM animacija: duty cycle i frekvencija

Pomeraj slajdere i posmatraj kako se menja širina impulsa (duty cycle) i koliko impulsa “staje” u isti vremenski prozor (frekvencija). Prikaz je pojednostavljen, ali verno pokazuje osnovni princip PWM-a.

Kako se određuje frekvencija PWM signala

Za razliku od duty cycle-a, koji direktno utiče na snagu ili intenzitet rada potrošača, frekvencija PWM signala se ne bira proizvoljno. Njena vrednost zavisi od vrste potrošača, njegovih fizičkih osobina i načina na koji reaguje na brze promene napona.

Ako je frekvencija preniska, potrošač može loše da reaguje na neke impulse. Kod elektromotora i zavojnica to se često manifestuje kao čujno zujanje, vibracije ili nepravilan rad. Sa druge strane, previše visoka frekvencija povećava gubitke u upravljačkoj elektronici i može dovesti do zagrevanja tranzistora ili drajvera.

Zbog toga proizvođači biraju frekvenciju kao kompromis između mehaničkog ponašanja potrošača i efikasnosti elektronike. Na primer, ventilatori i pumpe često rade na nižim PWM frekvencijama, dok se za osvetljenje i manje elektromagnetne potrošače koriste više frekvencije.

Važno je napomenuti da frekvencija PWM signala obično ostaje konstantna, dok se u radu sistema menja samo duty cycle. Na taj način se zadržava stabilno ponašanje potrošača, a upravljanje snagom ostaje predvidivo i precizno.

Kako se PWM meri u praksi (multimetar vs osciloskop)

Jedna od najčešćih grešaka u praksi je pokušaj merenja PWM signala običnim multimetrom, kao da je u pitanju klasičan analogni napon. Iako multimetar može da pokaže neku vrednost, ta vrednost često ne daje potpunu sliku o stvarnom ponašanju signala.

Kod PWM-a, multimetar u većini slučajeva prikazuje prosečnu vrednost napona. Na primer, PWM signal sa duty cycle-om od 50 % može biti prikazan kao približno 6 V, iako signal u stvarnosti stalno prelazi između 0 V i 12 V. Zbog toga multimetar ne može da pokaže frekvenciju, oblik signala niti trenutni odnos uključenog i isključenog stanja.

Osciloskop, sa druge strane, omogućava kompletan uvid u PWM signal. Na ekranu se jasno vidi pravougaoni talas, trajanje uključenog i isključenog stanja, frekvencija signala i stabilnost impulsa. Upravo zato je osciloskop nezamenjiv alat kada se ispituje pravilnost rada PWM upravljanih potrošača.

U praksi, multimetar može poslužiti kao brza orijentacija – da li signal uopšte postoji i da li se njegova prosečna vrednost menja. Međutim, za ozbiljnu dijagnostiku, posebno kod sumnje na nepravilno upravljanje, šum ili nestabilan duty cycle, osciloskop je jedini pouzdan izbor.

Gde se PWM najčešće koristi u automobilima

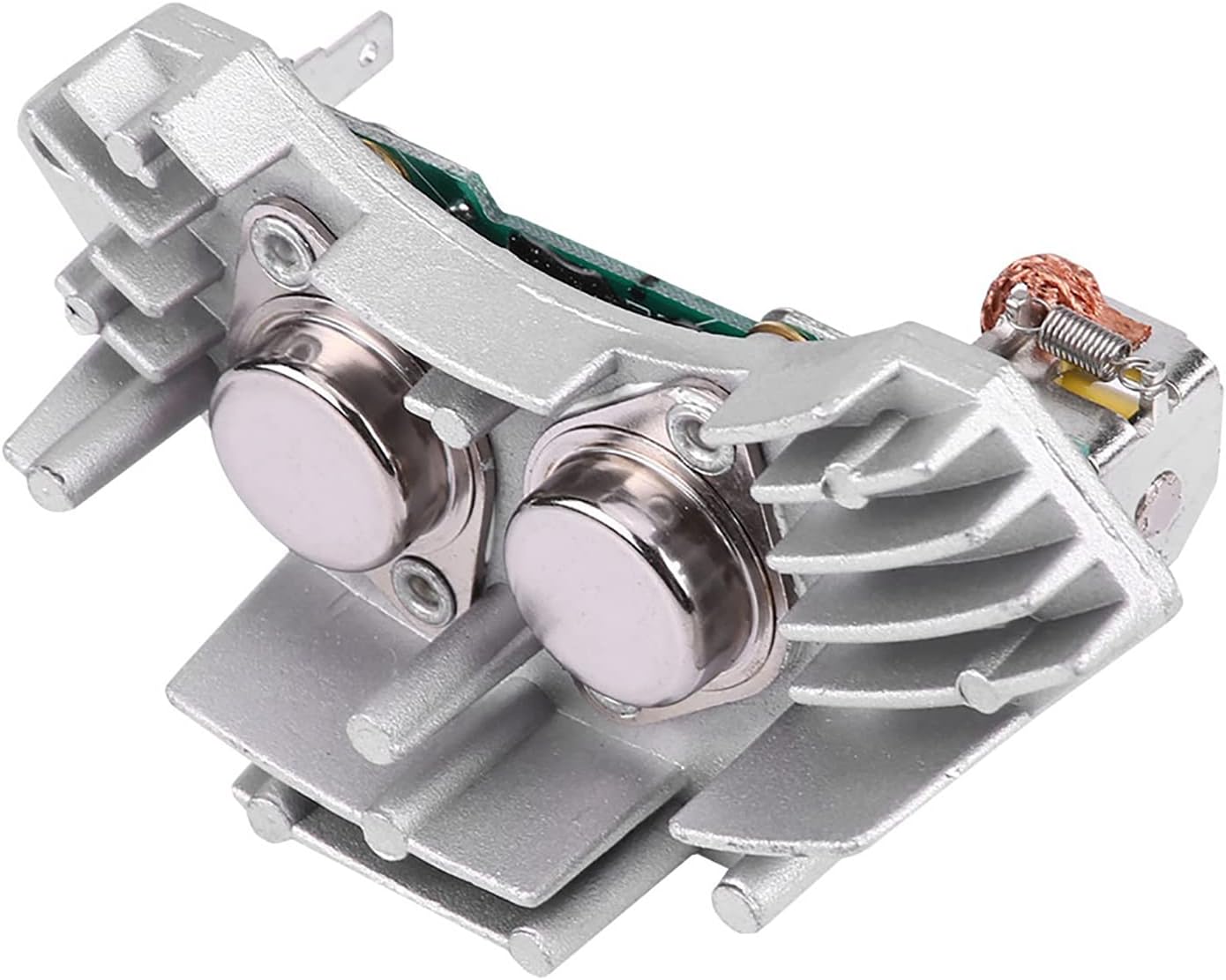

Ventilatori hladnjaka i kabine (HVAC sistemi)

Stariji sistemi su koristili otpornike (reostate) za smanjenje brzine ventilatora. Otpornici su višak energije pretvarali u toplotu, što je energetski neefikasno.

PWM rešenje: kontrolni modul „secka“ napon napajanja velikom brzinom. Na primer, za ~50% brzine ventilatora koristi se PWM signal sa ~50% duty cycle-a. Prednost je varijabilna regulacija (npr. 35%, 68%, 100%) i manji gubici.

Pumpe za gorivo (fuel pump control)

Moderni „returnless“ sistemi goriva često koriste PWM da pumpa ne radi stalno na 100%. ECU prati pritisak goriva (senzor na rail-u) i prema potrebi menja duty cycle. Na leru može biti ~40%, dok pri punom opterećenju ide ka 100%.

Precizna kontrola solenoida i ventila

Kod solenoida PWM se često ne koristi samo za „snagu“, već za pozicioniranje – ventil se drži u određenom položaju balansiranjem elektromagnetne sile i povratne opruge.

VGT aktuatori i EGR ventili

EGR ventil, na primer, ne mora biti samo otvoren ili zatvoren – može raditi u režimu delimičnog otvaranja. ECU šalje visokofrekventni PWM na elektromagnet, a promenom duty cycle-a ventil se drži u željenom položaju.

Solenoidi automatskog menjača

Kod modernih menjača pritisak ulja mora rasti postepeno. PWM omogućava „ramping“ – glatko povećanje pritiska i mekše promene stepena prenosa, bez trzaja.

"Dither" efekat

Kod nekih hidrauličnih ventila PWM se koristi i namerno da izazove sitne vibracije (dither), kako bi se smanjio efekat lepljenja/kočenja ventila usled trenja (stiction).

"Peak and Hold" strategija kod brizgaljki

Kod određenih tipova brizgaljki koristi se strategija Peak and Hold: inicijalno se šalje veća struja (peak) da se brizgaljka brzo otvori, a zatim se prelazi na PWM sa manjim duty cycle-om (hold) da ostane otvorena bez pregrevanja namotaja.

Osvetljenje i signalizacija

PWM je veoma čest u kontroli osvetljenja (posebno LED), jer omogućava dimovanje bez gubitaka na otpornicima i bez promene boje svetla. Ista LED grupa može raditi na nižem intenzitetu za poziciju, a na punom za stop ili dnevna svetla.

Pametni alternatori (smart charging)

Kod modernih sistema punjenja alternator više nije pasivna komponenta. ECU upravlja pobudom (field) alternatora pomoću PWM signala, čime se menja opterećenje alternatora i režim punjenja. Time se optimizuje potrošnja i ponašanje sistema u različitim uslovima rada.

Kako proveriti PWM signal bez osciloskopa

Ovo je jedan od najkorisnijih trikova u auto-dijagnostici. Ne treba vam osciloskop od nekoliko stotina evra da biste utvrdili da li PWM signal postoji i da li se menja. Trik se svodi na korišćenje inercije (tromosti) mernog instrumenta ili čak našeg oka.

U nastavku su dva praktična načina kako da proverite PWM signal pomoću jeftinih i lako dostupnih alata.

1) Metoda LED probne lampe (najbolja vizuelna metoda)

Upozorenje: Nikada ne koristite staru probnu lampu sa običnom sijalicom (užareno vlakno) za ispitivanje žica koje dolaze direktno iz ECU-a. Takva lampa vuče previše struje i može oštetiti izlazni tranzistor u upravljačkoj jedinici.

Koristite isključivo LED probnu lampu (često označenu kao Computer Safe Test Light). Ove lampe su jeftine (5–10 €) i bezbedne za rad sa savremenom elektronikom.

Zašto ova metoda radi?

LED dioda reaguje trenutno na promene napona, dok ljudsko oko ne može da razlikuje brzo treperenje (npr. 1000–2000 Hz), ali može da uoči promenu intenziteta svetla. Upravo taj intenzitet zavisi od duty cycle-a PWM signala.

Postupak:

• Zakačite štipaljku LED lampe na masu (minus akumulatora).
• Vrhom sonde dodirnite žicu na kojoj očekujete PWM signal (npr. ventilator hladnjaka, EGR, turbo solenoid).
• Posmatrajte jačinu svetljenja LED diode.

Tumačenje rezultata:

• Slabo svetlo: nizak duty cycle (npr. 10–20 %)
• Srednje jako svetlo: oko 50 % duty cycle-a
• Pun sjaj: duty cycle blizu 100 % ili stalni +12 V

Praktičan test: Neka pomoćnik lagano dodaje gas dok vi ispitujete ventil turbine ili EGR. Ako se intenzitet LED svetla menja zajedno sa radom motora, PWM upravljanje je potvrđeno i ECU šalje signal.

2) Metoda multimetra (unimera) – merenje prosečnog napona

Svaki digitalni multimetar, čak i vrlo jednostavan model, može se koristiti za osnovnu proveru PWM signala.

Kako ovo funkcioniše?

Multimetri su relativno spori i ne mogu da prate brze promene napona. Zbog toga oni vrše usrednjavanje i prikazuju prosečnu vrednost napona, koja je direktno povezana sa duty cycle-om.

Približne vrednosti:

Prikazani napon ≈ napon sistema × (duty cycle / 100)

Primer iz prakse (ventilator hladnjaka):

• Napon sistema: 14 V (motor radi)
• Unimer podešen na DC Volte (V⎓), opseg 20 V

• 10 % duty cycle → oko 1.4 V
• 50 % duty cycle → oko 7.0 V
• 90 % duty cycle → oko 12.6 V

Kako tumačiti kvar?

Ako menjate režim rada potrošača preko dijagnostike (ili se menja režim rada motora), a napon na multimetru ostaje stalno na 0 V ili stalno na 12–14 V, PWM signal ne postoji. Uzrok može biti prekid u instalaciji ili neispravan izlaz ECU-a.

Ako se napon glatko menja gore-dole u skladu sa radom sistema, instalacija i upravljačka jedinica su najverovatnije ispravni.

Multimetri sa merenjem Hz i duty cycle-a (%)

Ako kupujete novi multimetar, obratite pažnju na modele koji imaju opciju merenja Hz ili % (Duty Cycle). Takvi uređaji su danas pristupačni (20–30 €).

U režimu merenja duty cycle-a, multimetar će direktno prikazati vrednost (npr. 35.4 %), što je najpreciznija metoda bez upotrebe osciloskopa i eliminiše nagađanje na osnovu napona.

Napomena o izlaznim stepenima ECU-a

Važno je naglasiti da upravljačke jedinice u vozilu ne napajaju potrošače direktno sa svojih procesorskih pinova. PWM signal koji ECU generiše služi kao upravljačka komanda, dok stvarnu struju prema potrošaču preuzima izlazni stepen snage.

U praksi, to su najčešće tranzistori snage (MOSFET ili IGBT), integrisani u sam ECU ili u poseban upravljački modul. Oni rade kao elektronski prekidači koji se brzo uključuju i isključuju prema PWM komandi, omogućavajući kontrolu velikih struja bez opterećenja same elektronike upravljačke jedinice.

Zbog toga je važno imati u vidu da kvar na potrošaču ili instalaciji može oštetiti izlazni tranzistor, čak i kada procesorski deo ECU-a i logika upravljanja rade ispravno. Upravo ova razlika između „logičkog PWM signala“ i „snage na izlazu“ često je ključna u pravilnoj dijagnostici.

PWM prosečna vrednost i RMS napon – sličnosti i bitne razlike

Jedna od čestih dilema je poređenje prosečne vrednosti PWM signala sa efektivnim (RMS) naponom naizmenične struje. Na prvi pogled, oba pojma deluju slično jer se u oba slučaja govori o nekoj ekvivalentnoj, efektivnoj, vrednosti napona, ali u osnovi predstavljaju različite koncepte.

Prosečna vrednost PWM signala

Kod PWM signala, upravljanje se zasniva na vremenu tokom kojeg je signal uključen. Napon ima samo dva stanja: 0 V i maksimalni napon sistema (npr. 12 V), a ključni parametar je duty cycle.

Prosečna vrednost PWM napona može se izraziti kao:

V_avg = V_max × D

gde je D duty cycle izražen kao broj između 0 i 1 (ili 0–100 %). Na primer, PWM signal od 12 V sa duty cycle-om od 50 % ima prosečnu vrednost od oko 6 V.

Ova vrednost opisuje koliko je signal „uključen u vremenu“, ali ne govori direktno koliko snage se prenosi na potrošač.

Efektivni (RMS) napon kod naizmenične struje

Efektivni napon (RMS – Root Mean Square) kod AC signala definiše se kao onaj DC napon koji bi proizveo istu toplotu na otporniku kao dati naizmenični signal. Drugim rečima, RMS vrednost je direktno povezana sa snagom.

Kod čistog sinusnog napona važi poznata veza:

V_RMS = V_peak / √2

Zbog toga je, na primer, mrežni napon od 230 V zapravo RMS vrednost, dok je vršni napon oko 325 V.

RMS vrednost PWM signala

PWM signal takođe ima svoju RMS vrednost, ali ona se ne poklapa sa prosečnom vrednošću. Za idealan PWM signal (0 – V_max) važi sledeće:

V_RMS = V_max × √D

Na primeru PWM signala od 12 V:

• 25 % duty cycle → V_avg ≈ 3.0 V, V_RMS ≈ 6.0 V
• 50 % duty cycle → V_avg ≈ 6.0 V, V_RMS ≈ 8.5 V
• 75 % duty cycle → V_avg ≈ 9.0 V, V_RMS ≈ 10.4 V

Primećuje se da je RMS vrednost uvek veća od prosečne vrednosti, osim u graničnim slučajevima od 0 % i 100 % duty cycle-a.

Zašto multimetar često zbunjuje kod PWM-a

Većina standardnih multimetara nije projektovana da pravilno meri PWM signal. Neki uređaji prikazuju prosečnu vrednost, drugi pokušavaju da izračunaju RMS pretpostavljajući sinusni oblik signala, što dovodi do pogrešnih rezultata.

Zbog toga se u praksi često dešava da dva različita multimetra pokažu različite napone na istoj PWM liniji, iako signal objektivno radi ispravno.

Zašto se u automobilima govori o prosečnoj vrednosti

U automobilskoj elektronici PWM se koristi kao vremenski mehanizam upravljanja. ECU ne „računa snagu“, već menja duty cycle kako bi postigao željeni efekat. Elektromotori, zavojnice i termički sistemi zbog svoje inercije integrišu energiju u vremenu i ponašaju se kao da su napajani nižim ili višim DC naponom.

Zbog toga se u servisnoj praksi često koristi pojednostavljeno poređenje: „PWM od 50 % se ponaša kao oko 6 V DC“, iako to fizički nije isti signal.

Zaključak

Prosečna vrednost PWM signala i RMS vrednost naizmenične struje imaju sličnu ulogu u opisu „efekta“ napona, ali predstavljaju različite pojmove. Prosečna vrednost PWM-a opisuje koliko dugo je signal uključen, dok RMS vrednost opisuje koliko energije (snage) se prenosi na potrošač.

Razumevanje ove razlike pomaže da se pravilno tumače merenja, izbegnu pogrešni zaključci i preciznije dijagnostikuju savremeni automobilski sistemi.

Dva načina tumačenja PWM signala

PWM signal se u automobilima može tumačiti na dva osnovna načina, u zavisnosti od toga da li ga „posmatra“ analogni potrošač ili digitalna elektronika. Iako je fizički signal isti, način na koji se iz njega izvlači informacija značajno se razlikuje.

1) PWM kao prosečna vrednost analognog signala

U prvom slučaju, PWM se ponaša kao zamena za analogni napon. Potrošači poput elektromotora, zavojnica, grejača ili sijalica ne reaguju na pojedinačne impulse, već zbog svoje inercije integrišu energiju u vremenu.

Za takve potrošače, PWM signal se „izravnava“ i ponaša se kao da je u pitanju niži ili viši DC napon. Na primer, duty cycle od 50 % često se u praksi ponaša slično kao oko 6 V DC, iako signal u stvarnosti stalno prelazi između 0 V i 12 V.

Ovakav način tumačenja PWM-a koriste sami potrošači, ali i analogni merni alati (poput multimetra), koji prikazuju prosečnu vrednost napona.

2) PWM kao digitalni signal – merenje u vremenu

Drugi način tumačenja PWM-a je potpuno digitalan. U ovom slučaju, signal se ne posmatra kao „napon“, već kao niz vremenskih stanja: uključen i isključen. Digitalna elektronika meri koliko dugo signal ostaje u svakom stanju tokom jednog perioda.

Procesor u upravljačkoj jedinici uzorkuje signal u vremenu, meri trajanje uključenog stanja (Ton) i ukupno trajanje perioda (T), a zatim računa duty cycle kao odnos ta dva vremena. Na osnovu tog odnosa dobija se precizna informacija o stanju sistema.

Ovakav način obrade PWM signala koristi se kod povratnih informacija (feedback) koje dolaze nazad u ECU. Tipičan primer je povratni PWM signal sa regulatora ili alternatora, gde ECU ne meri napon, već direktno računa duty cycle kako bi znao u kom režimu sistem radi.

U tom slučaju, PWM ne predstavlja „snagu“, već kodiranu informaciju u vremenu, slično digitalnom protokolu, ali realizovanu jednim signalnim vodom.

Zašto je ova razlika važna u dijagnostici

U servisnoj praksi često dolazi do zabune jer se isti PWM signal može pogrešno tumačiti. Ako se signal posmatra samo kao napon, može se steći utisak da je sistem neispravan, iako je digitalna informacija potpuno validna.

Zbog toga je važno znati da li se određeni PWM signal koristi za napajanje potrošača ili kao povratna informacija ka ECU-u. Tek tada se može pravilno odabrati način merenja i interpretacije rezultata.
