SENT protokol (SAE J2716)

Uvod

SENT (SAE J2716) protokol nastao je kao odgovor na ograničenja klasičnih analognih signala i PWM-a. Dok analogni signali pate od šuma i tolerancija, a PWM često predstavlja prelazno rešenje koje „simulira“ analogni nivo preko vremena, SENT ide korak dalje. On koristi precizno vremenski kodirane impulse za prenos numeričkih podataka, čime obezbeđuje veću rezoluciju, bolju otpornost na smetnje i mogućnost prenosa dodatnih informacija kao što su status i greške senzora.

Istorijski osvrt na SENT protokol

SENT protokol je standardizovan od strane organizacije SAE International pod oznakom SAE J2716, kao odgovor na rastuće zahteve za preciznošću i pouzdanošću senzorskih signala u automobilima. Razvoj standarda započet je sredinom 2000-ih godina, u periodu kada su proizvođači vozila sve češće nailazili na ograničenja klasičnih analognih izlaza, posebno u okruženjima sa jakim elektromagnetnim smetnjama i strožim zahtevima za dijagnostiku.

Prva verzija SAE J2716 standarda objavljena je 2007. godine, sa jasnim ciljem da se definiše jednostavan, ali robustan jednožični digitalni interfejs namenjen prvenstveno senzorima položaja, pritiska i temperature. Za razliku od tada već etabliranih komunikacionih magistrala kao što su CAN ili LIN, SENT nije zamišljen kao mrežni protokol, već kao direktna veza između senzora i ECU-a, optimizovana za brzu i preciznu isporuku izmerenih podataka.

Tokom narednih godina standard je dodatno unapređivan kako bi se obezbedila bolja interoperabilnost, jasno definisana struktura okvira i mogućnost detekcije grešaka. Zahvaljujući tome, SENT je danas široko prisutan u modernim vozilima, posebno u aplikacijama gde je potrebna visoka rezolucija merenja uz minimalan broj provodnika i jednostavan hardver.

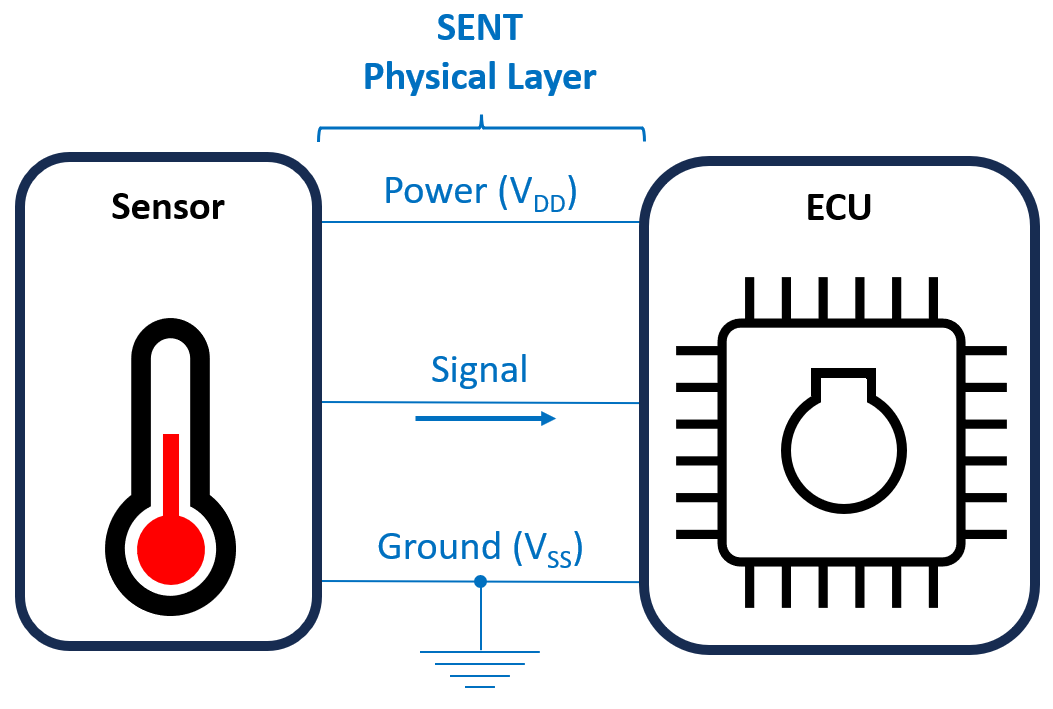

Topologija i fizički sloj SENT protokola

SENT protokol koristi veoma jednostavnu topologiju, zasnovanu na direktnoj tačka–tačka vezi između senzora i ECU-a. Za razliku od mrežnih komunikacionih sistema kao što su CAN ili LIN, SENT nije magistrala sa više čvorova, već namenski jednožični interfejs predviđen za prenos podataka sa jednog senzora ka jednom prijemniku.

Fizički sloj SENT-a sastoji se od jedne signalne žice i mase, dok se napajanje senzora obezbeđuje posebnim vodom (najčešće 5 V). Signal je digitalnog tipa, sa naponskim nivoima koji su kompatibilni sa logičkim ulazima ECU-a, tipično u opsegu od 0 V do 5 V. Informacija se ne prenosi preko naponskog nivoa, već kroz trajanje impulsa, što SENT čini znatno otpornijim na elektromagnetne smetnje i padove napona u instalaciji.

Pošto SENT ne koristi adresiranje niti arbitražu, na jednoj liniji može postojati samo jedan predajnik i jedan prijemnik. Svaki senzor zahteva svoju zasebnu SENT liniju, što pojednostavljuje implementaciju i dekodiranje signala u ECU-u, ali istovremeno ograničava primenu SENT-a isključivo na senzorske veze, a ne na širu komunikaciju između kontrolnih jedinica.

Ovakva arhitektura čini SENT idealnim za aplikacije gde je potrebna visoka preciznost merenja, determinističko ponašanje i pouzdana dijagnostika, bez složenosti i režijskih troškova koje nose magistralni protokoli.

Osnovni princip rada SENT protokola

SENT protokol se zasniva na jednostavnoj, ali vrlo preciznoj ideji: informacija se ne prenosi nivoom napona, već vremenom između ivica signala. Signal je digitalan i tokom celog prenosa koristi standardne logičke naponske nivoe – logička nula se nalazi blizu mase (0 V), dok je logička jedinica na višem nivou, tipično oko 5 V, u skladu sa napajanjem senzora.

Za razliku od klasičnih magistralnih protokola kao što je CAN, SENT ne koristi koncept dominantnog i recesivnog stanja linije. Linija nije deljena između više uređaja, već postoji direktna veza između senzora i ECU-a, pa ne postoji arbitraža niti kolizija na liniji. Signal se jednostavno prebacuje između logičke nule i logičke jedinice, bez potrebe za „pobedom“ jednog čvora nad drugim.

SENT takođe ne koristi posebnu takt liniju. ECU sinhronizaciju ostvaruje merenjem vremena između uzastopnih ivica signala, najčešće opadajućih (falling edge). Svaki izmereni vremenski interval predstavlja numeričku vrednost kodiranu u obliku nibble-a (4 bita).

Prenos podataka se odvija u jasno definisanim segmentima. Svaki segment ima osnovno trajanje koje služi kao referenca, dok se dodatno vreme koristi za kodiranje vrednosti od 0 do 15. Na taj način SENT omogućava prenos preciznih mernih vrednosti bez potrebe za analognim merenjem napona ili filtriranjem signala.

Zahvaljujući ovakvom principu rada, ECU može pouzdano da dekodira podatke čak i u uslovima električnih smetnji, jer su vremenske razlike daleko stabilnije i predvidljivije od samih naponskih nivoa u realnom automobilskom okruženju.

Trajanje poruke i razmaci između SENT okvira

Vreme između dve uzastopne SENT poruke zavisi od načina na koji je senzor konfigurisan. Standard definiše dva osnovna režima rada: varijabilnu dužinu okvira i fiksnu dužinu okvira.

Varijabilna dužina okvira podrazumeva da se nova poruka započinje odmah nakon završetka CRC nibble-a prethodne poruke. U ovom režimu ne postoji poseban impuls pauze. Pošto trajanje svakog nibble-a zavisi od njegove numeričke vrednosti, ukupno trajanje poruke se stalno menja. Kada su vrednosti niske, poruka je kraća, dok maksimalne vrednosti rezultuju znatno dužim okvirom. Poruke se u ovom slučaju smenjuju neprekidno, bez definisanog razmaka između njih.

U praksi se veoma često koristi fiksna dužina okvira, koja na kraju poruke uključuje takozvani Pause Pulse. Njegova uloga je da ukupno trajanje poruke dovede do unapred definisanog broja taktova (tickova). Ako su podaci kratki, impuls pauze će biti duži, a ako su podaci dugi, pauza će se skratiti. Na taj način svaka SENT poruka započinje u precizno definisanom vremenskom intervalu, što znatno olakšava obradu signala u ECU-u.

Trajanje jednog takta (tick time) definiše proizvođač senzora u okviru granica propisanih standardom, a u praksi se vrlo često koristi vrednost od 3 µs. U tipičnoj konfiguraciji, jedna SENT poruka traje reda nekoliko stotina taktova, što odgovara trajanju od približno 0.6 ms do 1 ms. To znači da ECU dobija novu mernu vrednost približno jednom u milisekundi, odnosno frekvencijom oko 1 kHz.

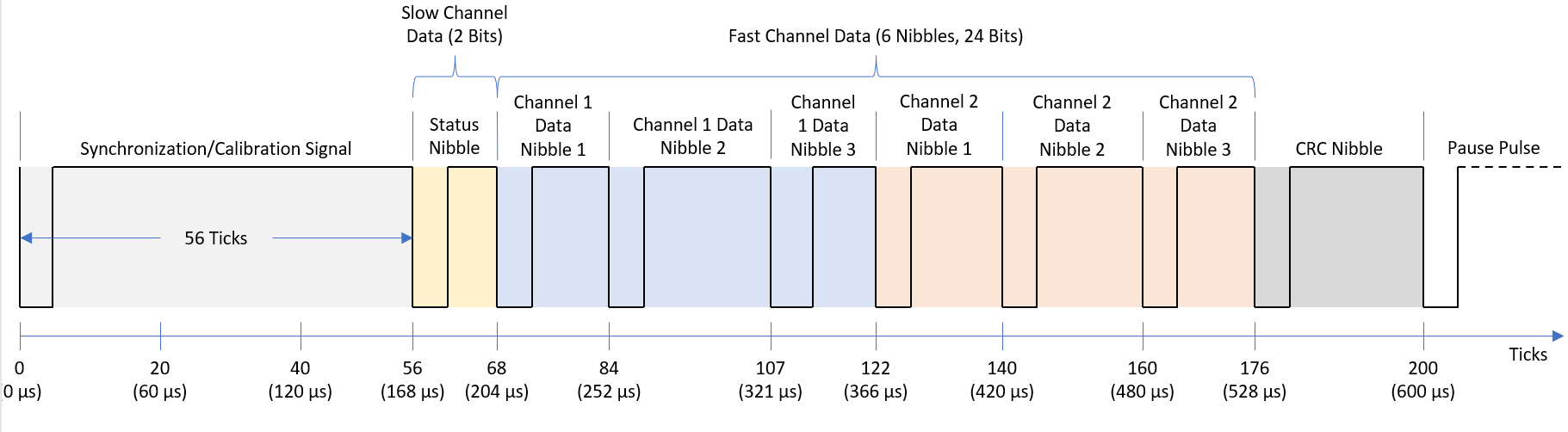

Struktura SENT okvira

Svaka SENT poruka (okvir) sastoji se od jasno definisanih segmenata koji se uvek pojavljuju istim redosledom. Iako trajanje pojedinih delova može da varira, njihova uloga i raspored su strogo definisani standardom. Tipičan SENT okvir sastoji se od sinhronizacionog impulsa (Sync Pulse), niza podatkovnih nibble-ova, CRC nibble-a i, u određenim režimima rada, impulsa pauze (Pause Pulse).

Sync Pulse (sinhronizacioni impuls)

Sync pulse se nalazi na početku svake SENT poruke i ima ulogu vremenske reference. On je uvek najduži impuls u okviru i služi ECU-u da odredi osnovno trajanje jednog takta (tick time). Na osnovu trajanja sync impulsa, ECU prilagođava dekodiranje svih narednih impulsa u poruci. Bez ispravnog sync impulsa, ECU ne može pouzdano da interpretira podatke koji slede.

Data Nibbles (podatkovni nibble-ovi)

Nakon sync impulsa sledi niz podatkovnih nibble-ova. Svaki nibble predstavlja 4 bita podataka i kodiran je trajanjem impulsa. Osnovni impuls ima fiksni deo, dok dodatno trajanje predstavlja vrednost nibble-a u opsegu od 0 do 15. Broj podatkovnih nibble-ova zavisi od tipa senzora i količine informacija koje se prenose, ali se u praksi najčešće koristi između četiri i šest nibble-ova.

Podatkovni nibble-ovi nose stvarnu mernu informaciju, kao što su pritisak, položaj, temperatura ili kombinacija više vrednosti, u zavisnosti od implementacije senzora.

CRC Nibble (kontrola greške)

Na kraju podatkovnog dela poruke nalazi se CRC nibble, koji služi za detekciju grešaka u prenosu. CRC vrednost se izračunava na osnovu prethodnih nibble-ova i omogućava ECU-u da proveri integritet primljenih podataka. Ukoliko CRC ne odgovara očekivanoj vrednosti, poruka se smatra nevažećom i ignoriše se.

Ovaj mehanizam značajno povećava pouzdanost SENT protokola, posebno u elektromagnetno zahtevnom okruženju kakvo je automobilsko.

Pause Pulse (impuls pauze)

Pause pulse se koristi u režimu fiksne dužine okvira i nalazi se na samom kraju poruke. Njegova uloga nije prenos podataka, već prilagođavanje ukupnog trajanja okvira na unapred definisanu vrednost. Trajanje pause impulsa zavisi od dužine prethodnih impulsa u poruci – što je poruka kraća, pauza je duža, i obrnuto.

Korišćenjem pause impulsa, SENT poruke započinju u pravilnim, vremenski determinisanim intervalima, što pojednostavljuje obradu signala i planiranje resursa u ECU-u.

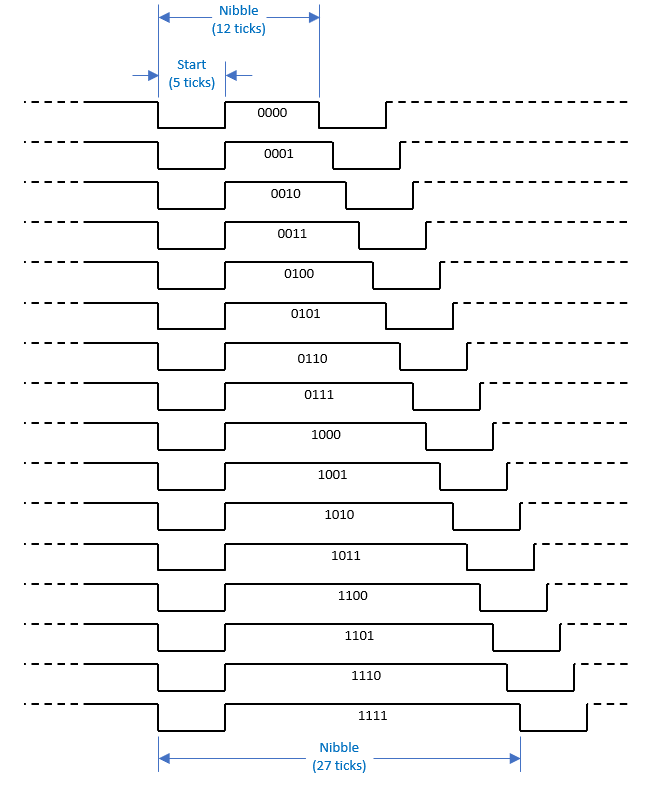

Trajanje svakog nibble-a meri se od opadajuće ivice do sledeće opadajuće ivice signala. Minimalno trajanje iznosi 12 taktova za binarnu vrednost 0000, dok maksimalno trajanje od 27 taktova odgovara vrednosti 1111.

Kako se iz SENT nibble-ova dobija konkretna vrednost

Ovo je deo koji najčešće ostane “maglovit” u opisima SENT protokola: senzor ne šalje napon, PWM procenat ili “temperaturu” kao gotovu brojku. On šalje niz nibble-i, a svaki nibble je jedna heksadecimalna cifra (vrednost od 0 do F). ECU zatim od tih cifara sastavlja numeričku vrednost (sirov podatak), a tek nakon toga taj broj mapira na fizičku veličinu (bar, °C, %, mm itd.).

1) Šta je data nibble?

U SENT okviru, svaki data nibble predstavlja 4 bita informacije (jedna cifra u osnovi 16). To znači da jedan nibble može imati 16 mogućih vrednosti:

• 0 do 15 (decimalno), ili
• 0 do F (heksadecimalno)

Dakle, brojevi 0–F u SENT-u nisu procenat niti direktna vrednost senzora – to su samo cifre od kojih se kasnije gradi veći broj.

2) Kako izgleda jedan SENT okvir (logički)

Tipičan SENT okvir može se predstaviti ovako:

Sync | Nibble1 | Nibble2 | Nibble3 | Nibble4 | CRC | (Pause)

Nakon Sync impulsa dolazi niz data nibble-i (njihov broj zavisi od senzora), zatim CRC nibble, a opcionalno i Pause Pulse (kod fiksne dužine okvira).

3) Kako se od nibble-i dobija broj

Najvažnije: nibble-e se ne sabiraju, već se spajaju kao cifre u broju. Ako senzor pošalje četiri nibble-a:

Nibble1 = 3
Nibble2 = A  (decimalno 10)
Nibble3 = 7
Nibble4 = C  (decimalno 12)

=> 3 A 7 C (hex) = 0x3A7C

ECU to vidi kao 16-bitnu numeričku vrednost: 0x3A7C (što je decimalno 14972). To je “sirova” vrednost koju je senzor poslao.

4) Opseg vrednosti zavisi od broja data nibble-ova

Pošto jedan nibble nosi 4 bita, ukupan broj bitova (i opseg) zavisi od toga koliko data nibble-i se prenosi u okviru:

U praksi se vrlo često sreću konfiguracije sa 12-bitnim ili 16-bitnim podatkom, jer daju dobru rezoluciju bez složenosti i bez potrebe za analognim ADC merenjem.

5) Gde se uklapa CRC?

CRC nibble služi da ECU proveri da li su prethodne nibble-e primljene ispravno. Ako CRC ne odgovara očekivanom rezultatu, ECU tretira okvir kao nevažeći (ignorisan podatak) i čeka sledeći frame.

Poređenje SENT protokola i BCD kodiranja

Na prvi pogled, SENT protokol može da podseti na BCD (Binary Coded Decimal) kodiranje, jer se i u jednom i u drugom slučaju podaci prenose u obliku pojedinačnih cifara kodiranih pomoću 4 bita. Ipak, iako postoji konceptualna sličnost, razlike između ova dva pristupa su suštinske.

Osnovna sličnost

I SENT i BCD koriste nibble (4 bita) kao osnovnu jedinicu informacije. Svaka nibla predstavlja jednu cifru, a više nibli se kombinuje kako bi se formirao veći broj. Na taj način se izbegava direktno slanje jedne velike binarne vrednosti i postiže se jasna struktura podataka.

Ključne razlike

Kako to posmatrati u praksi

BCD kodiranje je nastalo kao način da se decimalne cifre jednostavno prikažu i obrade u digitalnim sistemima. SENT, sa druge strane, koristi sličnu ideju razbijanja podatka na cifre, ali je prilagođen zahtevima automobilske elektronike: visokoj otpornosti na smetnje, preciznom merenju vremena i jednostavnom hardveru senzora.

CRC u SENT protokolu – princip rada i kompletan primer

Da bi se obezbedila pouzdana detekcija grešaka u prenosu podataka, SENT protokol koristi kontrolnu vrednost u obliku posebne CRC nible. CRC (Cyclic Redundancy Check) u SENT-u nije namenjen ispravljanju grešaka, već isključivo njihovom otkrivanju, što je u skladu sa njegovom ulogom brzog i determinističkog senzorskog interfejsa.

CRC se realizuje kao 4-bitna kontrolna vrednost, koja se prenosi kao poslednja nibla u okviru (pre eventualnog Pause Pulse impulsa). Njena vrednost se izračunava na osnovu prethodnih nibli u poruci. ECU nakon prijema poruke ponavlja isti postupak i upoređuje dobijeni rezultat sa primljenim CRC nibble-om.

Važno je naglasiti da se CRC ne računa nad trajanjem impulsa, već nad dekodiranim numeričkim vrednostima nibli. Time se jasno razdvajaju fizički sloj (merenja vremena) i logički sloj (provera ispravnosti podataka).

Šta predstavlja „x“ u CRC polinomu?

U CRC zapisu, simbol x ne predstavlja nepoznatu promenljivu kao u klasičnoj matematici. U CRC kontekstu, x označava pomak (shift) u binarnom nizu, odnosno poziciju bita. Stepen uz x govori na kojoj se poziciji nalazi bit u polinom generatoru.

Na primer, polinom generator:

x⁴ + x + 1

znači da postoje bitovi na pozicijama 4, 1 i 0, što u binarnom obliku daje:

Stepen:   x⁴  x³  x²  x¹  x⁰
Bit:      1   0   0   1   1

Generator polinom (binarno): 10011

Ovaj binarni zapis predstavlja šablon za XOR operacije tokom CRC izračunavanja.

Kompletan primer CRC izračunavanja (korak po korak)

Pretpostavimo da SENT senzor šalje sledeće data nible:

Nibl vrednosti (hex):  3   A   7   C
Binarno:               0011 1010 0111 1100

Pošto računamo 4-bitni CRC, na kraj podatka dodajemo četiri nule:

0011101001111100 0000

Sada sledi binarno deljenje generator polinomom 10011. U CRC-u se ne koristi klasično oduzimanje, već isključivo XOR operacija:

• 1 XOR 1 = 0
• 0 XOR 0 = 0
• 1 XOR 0 = 1
• 0 XOR 1 = 1

Generator polinom se poravnava sa prvom jedinicom u podatku i primenjuje se XOR. Postupak se ponavlja dok se ne obrade svi bitovi. Na kraju procesa ostaje ostatak deljenja:

CRC ostatak (4 bita): 1010
Hex vrednost CRC-a:   A

To znači da je CRC nibble za ovaj SENT okvir: CRC = A

Praktična primena SENT protokola u modernim vozilima

SENT protokol je počeo šire da se primenjuje u automobilskoj industriji oko 2010. godine, a od sredine prošle decenije postao je praktično standard kod većine evropskih i američkih proizvođača. Njegova masovnija upotreba vremenski se poklapa sa uvođenjem strožih ekoloških normi (Euro 6), koje su zahtevale znatno preciznije i pouzdanije senzore u sistemima upravljanja motorom i emisijom izduvnih gasova.

Glavni razlog za prelazak na SENT bio je jednostavan: klasični analogni signali više nisu mogli da obezbede potrebnu rezoluciju, stabilnost i otpornost na smetnje, posebno u motornom prostoru. SENT je omogućio da se preko jedne signalne linije prenese više mernih veličina u digitalnom obliku, uz ugrađenu detekciju grešaka.

Primeri po proizvođačima vozila

Volkswagen Grupa (VW, Audi, Škoda, Seat)

VAG grupacija spada među najaktivnije korisnike SENT protokola, naročito na modernim TSI i TDI motorima.

• Modeli: VW Golf 7/8, Passat B8, Audi A3 (8V/8Y), Audi A4 (B8.5/B9), Škoda Octavia A7+
• Motori: EA888 Gen 3 (2.0 TSI), EA288 (2.0 TDI)

Tipični SENT senzori:

• MAP senzor – pritisak i temperatura vazduha preko jedne digitalne linije
• MAF senzor – Bosch senzori nove generacije
• Senzor pritiska goriva – common rail magistrala

General Motors (Opel, Chevrolet, Buick)

GM je bio među ranim korisnicima SENT protokola, posebno kod bezbednosno kritičnih senzora.

• Modeli: Opel Astra K, Insignia B, Chevrolet Cruze, Volt, Bolt

Tipične primene:

• Senzor položaja pedale gasa (APP)
• Senzor položaja leptira gasa (TPS)
• Senzor temperature izduvnih gasova (EGT)

BMW i Mini

BMW koristi SENT protokol kako bi smanjio broj provodnika u motornom prostoru i pojednostavio kablovski snop.

• Motori: B48 (2.0 turbo), B58 (3.0 R6)

SENT senzori:

• Senzor položaja turbine (VNT aktuator)
• Kombinovani senzor pritiska i temperature ulja

Ostali česti primeri

• Ford: EcoBoost motori (Focus, Fiesta, Mondeo) – SENT MAP senzori
• Toyota: TNGA platforma (Corolla, RAV4, Camry) – MAF i hibridni sistemi

Najčešći proizvođači SENT senzora

Kako prepoznati SENT senzor u praksi

1) Opis u katalogu

• SENT / SAE J2716
• Digital Output / Digitalni izlaz
• DS-SENT (Bosch)
• Single Edge

2) Logika napajanja

Ako je navedeno napajanje od 5 V, ali nije naveden analogni opseg izlaznog napona (npr. 0.5–4.5 V), velika je verovatnoća da je senzor digitalni (SENT).

3) Broj žica – najpouzdaniji pokazatelj

Primer iz prakse: Volkswagen MAP senzor

• Analogni tip: 03G 906 051 E – 4 pina
• SENT tip: 04E 906 051 – 3 pina
